Truyền thông sóng 5G milimet
Dải sóng milimet đi đầu trong các hệ thống truyền thông không dây tiêu dùng dung lượng cao thương mại và là kỷ nguyên mới của truyền thông không dây.Do chi phí cao của các thiết bị sóng milimet, chúng trước đây chủ yếu được sử dụng trong quân đội.Tuy nhiên, với sự phát triển nhanh chóng của truyền thông không dây băng thông rộng tốc độ cao, hỗ trợ lái xe ô tô, kiểm tra an ninh, xét nghiệm y tế và các lĩnh vực ứng dụng khác, sóng milimet cũng đã được nghiên cứu và ứng dụng rộng rãi trong lĩnh vực dân dụng trong những năm gần đây.
Hiện tại, dải tần số vàng dưới 6 GHz khó có được phổ tần rộng liên tục, điều này hạn chế nghiêm trọng sự phát triển của ngành truyền thông.Ngược lại, dải sóng milimet vẫn có một số lượng lớn tài nguyên phổ tần chưa được sử dụng đầy đủ.Một loạt các thiết bị, chip và ứng dụng sóng milimet đang hoạt động mạnh mẽ.Liên quan đến dải vi ba, sóng milimet có những đặc điểm riêng.Trước hết, sóng milimet có bước sóng hoạt động ngắn hơn, có thể làm giảm kích thước của các thiết bị và hệ thống một cách hiệu quả;Thứ hai, sóng milimet có nguồn phổ tần dồi dào và có thể đáp ứng nhu cầu truyền thông tốc độ siêu cao trong tương lai.
Giải pháp này dựa trên các thiết bị USRP để thực hiện liên lạc vô tuyến sóng milimet.Đề án bao gồm hai USRP-LW N321 và hai MWM39 cũng như một ăng-ten còi tăng ích tiêu chuẩn với băng thông tín hiệu tối đa 200MHz

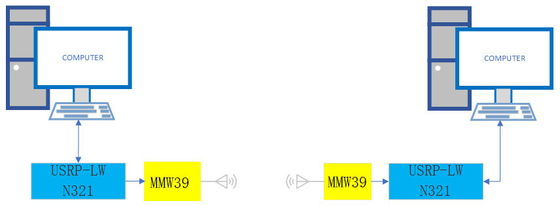

Cấu trúc hệ thống như sau:
Đề án sử dụng phần mềm và phần cứng từ các bộ đàm được xác định bằng phần mềm để xử lý tín hiệu băng tần cơ sở.Trong máy tính, quá trình xử lý tín hiệu băng tần cơ sở có thể được thực hiện bằng GNU Radio mã nguồn mở, hoặc LabView thương mại, Matlab và phần mềm khác.
Ở đầu phát, phần mềm trong máy tính sẽ truyền dữ liệu thông qua mã nguồn, mã hóa kênh, điều chế để tạo ra dữ liệu dạng sóng băng gốc đã điều chế, sau đó thông qua cổng SFP tới USRP-LW N321, USRP-LW N321 sẽ thay đổi dạng sóng băng gốc kỹ thuật số thành tín hiệu dạng sóng băng gốc tương tự và cuối cùng truyền nó qua đường dây đồng trục MWM39;Mô-đun MWM39 chuyển đổi tín hiệu tương tự thành 39G và truyền nó qua ăng-ten.
Tại đầu nhận, MWM39 nhận tín hiệu 39G mmWave qua ăng-ten và chuyển đổi tín hiệu xuống tín hiệu phụ 6GHz, được truyền qua đường dây đồng trục tới USRP-LW N321, USRP-LW N321. Dạng sóng băng tần cơ sở tương tự đầu vào được thu thập thành dạng sóng băng cơ sở kỹ thuật số, được truyền tới máy tính thông qua cổng SFP và máy tính đồng bộ hóa, giải điều chế, giải mã và các quá trình xử lý khác của dạng sóng băng cơ sở dữ liệu nhận được.
