Thông tin chi tiết sản phẩm:
|
tần số: | 27-29 GHz | Chế độ hai mặt: | TDD |
---|---|---|---|
Kích thước mảng: | 1 * 16, 1 * 64 tùy chọn | Chế độ phân cực: | Theo chiều dọc |
Sidelobe đàn áp: | ≥13dB @ bình thường | Khởi chạy EIRP: | ≥41dBm |
Điểm nổi bật: | Hệ thống sóng milimet 27GHz 29GHz,hệ thống sóng millimet 5g DC12V,radar sóng millimet DC 12V 29GHz |
Các thông số chính của hệ thống
tần số | 27-29 GHz | |
Chế độ hai mặt | TDD | |
Kích thước mảng | 1 * 16, 1 * 64 tùy chọn | |
Chế độ phân cực | theo chiều dọc | |
Đàn áp Sidelobe | ≥13dB @ bình thường | |
Phạm vi quét tia |
|
|
Thời gian chuyển đổi chùm tia | < 3us | |
Khởi chạy EIRP | ≥41dBm | |
Nhận G / T | ≥-8dB / K |
Sóng milimet có nhiều ứng dụng trong các lĩnh vực như thông tin liên lạc, radar, viễn thám và thiên văn học.Trong khi quá trình xây dựng 5G đang diễn ra sôi nổi, với sự đóng băng của phiên bản R16, mọi người dần tập trung vào các công nghệ quan trọng của giai đoạn tiếp theo của 5G.Trong số đó, công nghệ sóng milimet được mệnh danh là sát thủ của 5G.
Đặc điểm lớn nhất của sóng milimet là tài nguyên dải tần phong phú.So với khó khăn trong việc phân bổ tài nguyên ở dải tần Sub-6, sóng milimet có thể dễ dàng phân bổ tài nguyên băng thông trên 100MHz, thậm chí lên đến 400MHz hoặc 800MHz.Dựa trên tài nguyên băng thông tần số dồi dào như vậy, tốc độ truyền không dây của sóng milimet 5G có thể dễ dàng vượt Sub-6 nhiều lần.
Sóng milimet có tần số cao và bước sóng ngắn nên kích thước của anten nhỏ hơn.Trong cùng một khối lượng, nhiều ăng-ten có thể được tích hợp hơn, chùm tia hẹp hơn có thể được hình thành và có thể thu được độ phân giải không gian rất cao.
Dung dịch
Hệ thống sóng 5G milimet do Luowave SDR đưa ra bao gồm mô-đun USRP N321 (N310) trưởng thành cộng với mô-đun sóng milimet.Mô-đun sóng milimet tích hợp ăng-ten mảng và một bộ hoàn chỉnh hệ thống thí nghiệm sóng milimet 5G có thể nhanh chóng được xây dựng chỉ với một máy tính.Với hệ thống này, việc giảng dạy, nghiên cứu và trình diễn 5G có thể được thực hiện một cách thuận tiện.
Mô-đun sóng milimet có thể được điều khiển riêng bằng máy tính, với nguồn tần số hiệu suất cao có thể cấu hình được tích hợp sẵn và phạm vi quét chùm rộng ± 60︒ cung cấp đủ đảm bảo cho nghiên cứu định dạng chùm.

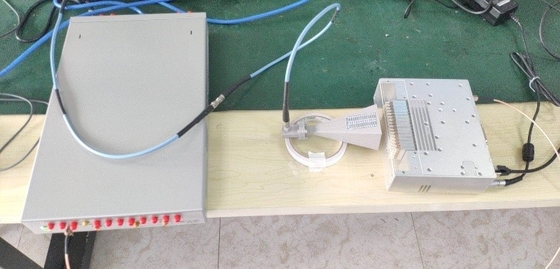

Hình 1 Biểu đồ kiểm tra hệ thống
Hình 2 Kiểm tra hệ thống 64QAM
Hình 3 Mặt trước của mô-đun sóng milimet
Hình 4 Mặt sau của mô-đun sóng milimet
