| Tên thương hiệu: | Luowave |
| Số mẫu: | Mô-đun sóng milimet |
| MOQ: | 1 miếng |
| giá bán: | USD |
| Thời gian giao hàng: | Hàng giao ngay hoặc 30 ngày |
| Điều khoản thanh toán: | T / T |
Sóng milimet có nhiều ứng dụng trong thông tin liên lạc, radar, viễn thám, thiên văn học và các lĩnh vực khác.Đồng thời, quá trình xây dựng 5G đang diễn ra mạnh mẽ, với sự đóng băng của phiên bản R16, mọi người đang dần tập trung vào các công nghệ quan trọng trong giai đoạn tiếp theo của 5G.Trong số đó, phải kể đến công nghệ sóng milimet, vốn được mệnh danh là sát thủ của 5G.
So với sự căng thẳng trong việc phân bổ tài nguyên trong băng tần Sub-6, mmWave có thể dễ dàng phân bổ tài nguyên băng thông trên 100MHz, thậm chí lên đến 400MHz hoặc 800MHz.Dựa trên tài nguyên băng thông tần số dồi dào như vậy, tốc độ truyền không dây của mmWave 5G có thể dễ dàng vượt qua Sub-6G vài lần.

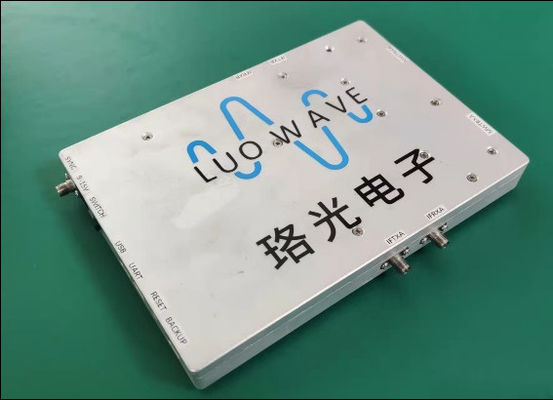

Là một nhà cung cấp dịch vụ công nghệ ứng dụng và sản xuất thiết bị vô tuyến chuyên nghiệp, Luoguang Electronics đã phát hành một loạt các sản phẩm SDR để đáp ứng các nhu cầu khác nhau của Sub-6G.MWM39 là một mô-đun mới được phát triển của quang điện tử Luo để đáp ứng nhu cầu của trường sóng milimet và có thể phủ sóng 37-40GHz.Mô-đun này có thể được sử dụng cùng hoặc riêng với các sản phẩm USRP.
Các chỉ số và giao diện
| dự án | mục lục | nhận xét |
| Tần số hoạt động RF | 37-40 GHz | |
| Nếu tần số hoạt động là tần số trung bình | 3,1-4,2 GHz | |
| Chế độ hai mặt | TDD | |
| Số kênh biến tần | 2 | |
| Kênh truyền | ||
| Nếu công suất đầu vào lớn nhất của tần số trung tần | 5 dBm | |
| Mất chèn tần số biến truyền truyền | 8 dB | Giá trị điển hình |
| Đạt được dải động | 35 dB | |
| Triệt tiêu giả phát xạ | 50dB | |
| Nhận kênh | ||
| Nhận công suất tối đa | 3 dBm | |
| Nhận mất chèn tần số thay đổi | 10 dB | Giá trị điển hình |
| Đạt được dải động | 20dB | |
| Nhận ngăn chặn gương | 35dB | |
| Tiếng ồn pha |
-77dBc / Hz @ 1KHz -85dBc / Hz @ 10KHz -85dBc / Hz @ 100KHz -108dBc / Hz @ 1MHz |
39 GHz |
| Giao diện RF | 2,92mm-F | |
| Nếu giao diện tần số trung gian | SMA-F | |
| Giao diện điều khiển | UART | |
| Vôn | 12V | 9 ~ 15V |
| sự tiêu thụ năng lượng | <15W | |
| kích thước | 185 * 130 * 20mm | Trình kết nối không được bao gồm |
MWM39 có thể được điều khiển riêng lẻ thông qua PC với nguồn tần số hiệu suất cao được tích hợp sẵn.
Sơ đồ khối của mô-đun
Phần mềm
Mô-đun giao tiếp với máy tính chủ bằng cổng nối tiếp.Phần mềm được máy tính chủ sử dụng được viết bằng Python, vận hành đơn giản và dễ điều khiển mô-đun.Phần mềm máy tính chủ hỗ trợ hệ thống Windows và Linux.
|
|
