| Tên thương hiệu: | Luowave |
| Số mẫu: | SBX-LW (40MHZ, 120MHZ) |
| MOQ: | 1 miếng |
| giá bán: | USD |
| Thời gian giao hàng: | Hàng giao ngay hoặc 30 ngày |
| Điều khoản thanh toán: | T / T |

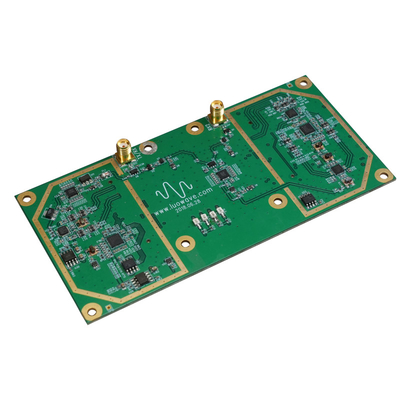

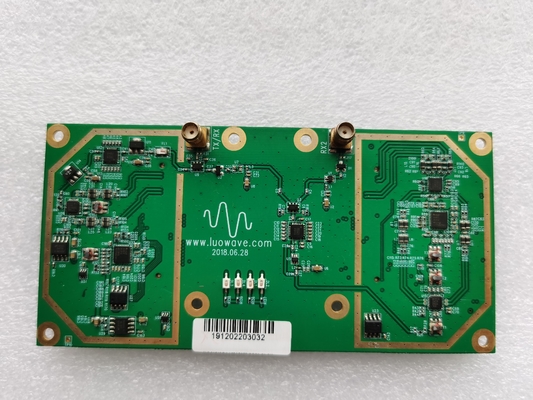

USRP Daughterboards SBX-LW 40MHZ
SBX là một máy thu băng thông rộng cung cấp đến 100 mW công suất đầu ra và một con số tiếng ồn điển hình là 5 dB. Các bộ dao động địa phương cho chuỗi nhận và truyền hoạt động độc lập,SBX có khả năng MIMO và cung cấp băng thông 40 MHz. SBX lý tưởng cho các ứng dụng yêu cầu truy cập vào nhiều băng tần trong phạm vi 400 MHz-4400 MHz.Ví dụ các lĩnh vực ứng dụng bao gồm WiFi, WiMax, máy thu băng tần S và máy thu băng tần ISM 2,4 GHz.
Đặc điểm chính:
1. Độ phủ sóng tần số: 400-4400 MHz Rx / Tx 2. Độ rộng băng thông tín hiệu tối đa bao gồm: 40 MHz, 120 MHz 3. Nó cung cấp 100 mW công suất đầu ra và số lượng tiếng ồn 5dB.Máy dao động địa phương có thể được sử dụng để nhận và truyền kênh, và cũng có thể được sử dụng cho hoạt động hai băng tần. 4. cho phép MIMO, lý tưởng cho các ứng dụng cần hoạt động trong nhiều băng tần trong phạm vi tần số 400 đến 4400 MHz 5.Các ứng dụng điển hình bao gồm WIFI, WIMAX, máy thu băng tần S và máy thu băng tần ISM 2,4GHz
Mô tả chức năng:
SBX-LW-40 là một máy thu băng thông rộng cung cấp đến 100mW công suất đầu ra với số lượng tiếng ồn 5 dB. Các chuỗi nhận và truyền của bộ dao động địa phương hoạt động độc lập,cho phép hoạt động hai băng tần. SBX-LW cung cấp chức năng MIMO. Đối với những người muốn truy cập một loạt các ứng dụng từ 400 MHz đến 4400 MHz, SBX-LW là thiết bị SDR lý tưởng. Các ứng dụng bao gồm WiFi, WiMAX,Máy phát sóng băng tần S và 2Máy phát sóng ISM băng tần.4 GHz.
Sản phẩm tương thích:
Xét nghiệm SBX-LW 40M
Mô tả môi trường thử nghiệm: Thiết bị của công ty R&S được sử dụng để thử nghiệm, mô hình là ZVL. Thiết bị thử nghiệm là USRP-LW X310 và SBX-LW 40M.Hai thiết bị được kết nối bằng cáp tần số vô tuyến trực tiếpSơ đồ môi trường thử nghiệm:
Sơ đồ kết nối thử nghiệm máy phát mạch mở:
Biểu đồ kết nối thử nghiệm nhận tự phát vòng kín:
Dữ liệu thử nghiệm vòng tròn mở và vòng tròn đóng dựa trên GNURADIO COMPANION: sơ đồ khối thử nghiệm GNURADIO COMPANION:
1. Kiểm tra ức chế và từ chối hình ảnh: tần số trung tâm 2,4 GHz, tần số tín hiệu baseband 10 kHz, GAIN 9dB
Tần số trung tâm 2,4 GHz, Graphics đầu ra tối đa:
Tần số trung tâm 2GHz, Phạm vi thử nghiệm máy thu vòng kín và đồ họa miền thời gian
2. Kiểm tra ức chế và từ chối hình ảnh: tần số trung tâm 3GHz, tần số tín hiệu baseband 10kHz, GAIN 9dB
Tần số trung tâm 3GHz, Graphics đầu ra tối đa:
Tần số trung tâm 3GHz, Phạm vi thử nghiệm máy thu vòng kín và đồ họa miền thời gian
3. Kiểm tra ức chế và từ chối hình ảnh: tần số trung tâm 4 GHz, tần số tín hiệu baseband 10 kHz, GAIN 9 dB
2. Kiểm tra ức chế và từ chối hình ảnh: tần số trung tâm 3GHz, tần số tín hiệu baseband 10kHz, GAIN 9dB
Tần số trung tâm 4,4 GHz, Graphics đầu ra tối đa:
đo tiếng ồn pha: tần số trung tâm 1 GHz:
Xin vui lòng gửi cho chúng tôi một tin nhắn nếu bạn có bất kỳ câu hỏi nào. Chúng tôi sẽ cống hiến những nỗ lực tốt nhất của chúng tôi để cung cấp cho bạn dịch vụ tốt nhất.
3. Kiểm tra ức chế và từ chối hình ảnh: tần số trung tâm 4 GHz, tần số tín hiệu baseband 10 kHz, GAIN 9 dB
Tần số trung tâm 4 GHz, Graphics đầu ra tối đa:
Tần số trung tâm 4,4 GHz, Graphics đầu ra tối đa:
|
|
