| Tên thương hiệu: | Luowave |
| Số mẫu: | WBX-LW (40MHZ, 120MHZ) |
| MOQ: | 1 miếng |
| giá bán: | USD |
| Thời gian giao hàng: | Hàng giao ngay hoặc 30 ngày |
| Điều khoản thanh toán: | T / T |

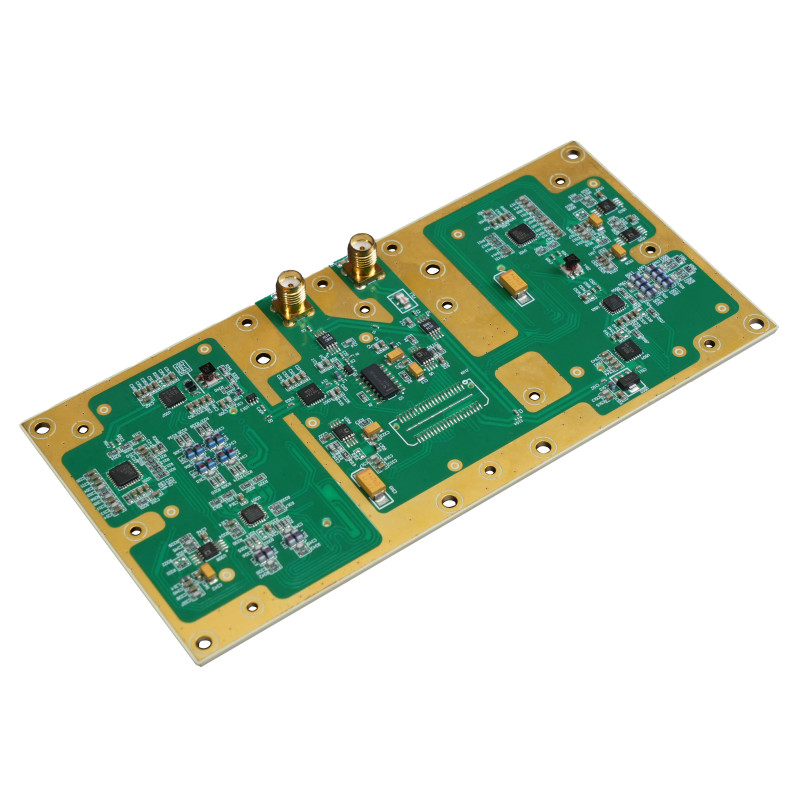

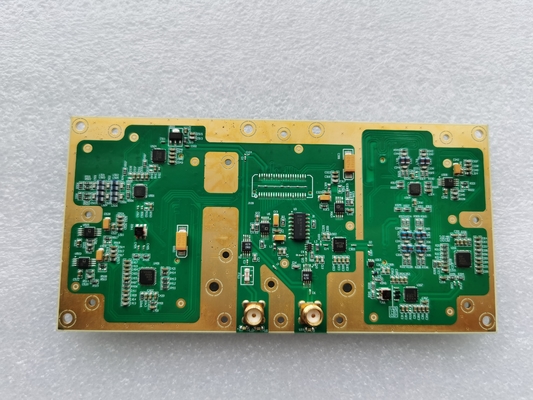

USRP Daughterboards WBX-LW 40MHZ
WBX là một máy thu băng thông rộng cung cấp đến 100 mW sức mạnh đầu ra và một con số tiếng ồn là 5 dB.nhưng có thể được đồng bộ hóa cho hoạt động MIMO. WBX cung cấp khả năng băng thông 40 MHz và lý tưởng cho các ứng dụng yêu cầu truy cập vào một số băng tần khác nhau trong phạm vi của nó 50 MHz đến 2,2 GHz.Ví dụ các lĩnh vực ứng dụng bao gồm truyền thông di động, radio băng tần hàng hải và hàng không; trạm cơ sở điện thoại di động, radio đa băng tần PCS và GSM; radar liên kết đa tĩnh; mạng cảm biến không dây; máy thu bao gồm 6 băng tần nghiệp dư;truyền hình phát sóng; không gian trắng; an toàn công cộng; ISM.
Đặc điểm chính:
1Phạm vi sóng: 50 MHz - 2.2 GHz
2. Băng thông tối đa bao gồm: 40 MHz
3. WBX RF bảng con chứa một bộ thu băng rộng full-duplex hỗ trợ lên đến 120 MHz băng thông tức thời
4- phục vụ một loạt các ứng dụng: an toàn công cộng, truyền thông, vô tuyến nghiệp dư và ISM
5Các chuỗi nhận và truyền của bộ dao động địa phương hoạt động độc lập, cho phép hoạt động hai tần số
6Các tham chiếu cho bộ dao động địa phương là đồng hồ chính từ USRP, cho phép nhiều hoạt động liên kết
Mô tả chức năng:
WBX-LW-40 cung cấp một máy thu băng thông cao cung cấp lên đến 100mW công suất đầu ra với số lượng tiếng ồn 5 dB.Các chuỗi nhận và truyền của bộ dao động địa phương hoạt động độc lập và có thể được đồng bộ hóa cho MIMONó là một thiết bị SDR lý tưởng cho các ứng dụng muốn truy cập tần số trong phạm vi 50MHz-2200 MHz. Các ứng dụng bao gồm WiFi, WiMAX, máy thu băng tần S và máy thu băng tần ISM 2,4 GHz.Các ứng dụng bao gồm truyền thông di động trên đất liền, đài phát thanh hàng hải và hàng không vũ trụ; trạm cơ sở di động, máy tính cá nhân và đài phát thanh đa băng tần GSM; radar đa cơ sở phù hợp; mạng cảm biến không dây; truyền hình phát sóng; và quản lý an toàn công cộng.Áp dụng cho USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.
Sản phẩm tương thích:
Xin đừng ngần ngại liên hệ với tôi nếu bạn cần thêm thông tin.
Whatsapp/skype/wechat: +8618062514745 Web:https://www.luowave.com/en/
Kiểm tra WBX-LW 40M
Mô tả môi trường thử nghiệm: Thiết bị của công ty R&S được sử dụng để thử nghiệm, mô hình là ZVL. Thiết bị thử nghiệm là USRP-LW X310 và WBX-LW 40M.Hai thiết bị được kết nối bằng cáp tần số vô tuyến trực tiếpSơ đồ môi trường thử nghiệm:
Sơ đồ kết nối thử nghiệm máy phát mạch mở:
Biểu đồ kết nối thử nghiệm nhận tự phát vòng kín:
Dữ liệu thử nghiệm vòng mở và vòng kín dựa trên GNU RADIO COMPANION: Sơ đồ khối thử nghiệm GNU RADIO COMPANION:
1. Kiểm tra ức chế và từ chối hình ảnh: tần số trung tâm 70MHz, tần số tín hiệu baseband 10kHz, GAIN 9dB
Tần số trung tâm 70MHz, đồ họa đầu ra tăng cường tối đa:
Tần số trung tâm 70MHz, quang phổ thử nghiệm của máy thu hồi vòng kín và đồ họa miền thời gian
2. Dữ liệu thử nghiệm vòng tròn mở và vòng tròn đóng dựa trên GNU RADIO COMPANION: Kiểm tra ức chế và từ chối hình ảnh: tần số trung tâm 100MHz, tần số tín hiệu baseband 10kHz, GAIN 9dB
Tần số trung tâm 100MHz, đầu ra đồ họa ở mức tăng tối đa:
Tần số trung tâm 100MHz, Phạm vi thử nghiệm máy thu vòng kín và đồ họa miền thời gian
3. Dữ liệu thử nghiệm vòng mở và vòng kín dựa trên GNU RADIO COMPANION: Kiểm tra ức chế và từ chối hình ảnh: tần số trung tâm 400 MHz, tần số tín hiệu baseband 10 kHz, GAIN 9dB
Tần số trung tâm 400 MHz, đầu ra đồ họa ở mức tăng tối đa:
Tần số trung tâm 400 MHz, quang phổ thử nghiệm của máy thu hồi vòng kín và đồ họa miền thời gian
4. Dữ liệu thử nghiệm vòng tròn mở và vòng tròn đóng dựa trên GNU RADIO COMPANION: Kiểm tra ức chế và từ chối hình ảnh: tần số trung tâm 800MHz, tần số tín hiệu baseband 10kHz, GAIN 9dB
Tần số trung tâm 800MHz, đồ họa đầu ra ở mức tăng tối đa:
Tần số trung tâm 800MHz, Phạm vi thử nghiệm máy thu hồi vòng kín và đồ họa miền thời gian
5. Dữ liệu thử nghiệm vòng mở và vòng kín dựa trên GNU RADIO COMPANION: Kiểm tra ức chế và từ chối hình ảnh: tần số trung tâm 1 GHz, tần số tín hiệu baseband 10 kHz, GAIN 9dB
Tần số trung tâm 1 GHz, Graphics đầu ra ở mức tăng tối đa:
Tần số trung tâm 1GHz, Phạm vi thử nghiệm máy phát-nhận vòng kín và đồ họa miền thời gian
6- Đo tiếng ồn pha: tần số trung tâm 1 GHz:
Xin đừng ngần ngại liên hệ với tôi nếu bạn cần thêm thông tin.
Whatsapp/skype: +8618062514745 Web:https://www.luowave.com/en/
|
|
