| Tên thương hiệu: | Luowave |
| Số mẫu: | WBX-LW (40MHZ, 120MHZ) |
| MOQ: | 1 miếng |
| giá bán: | USD |
| Thời gian giao hàng: | Hàng giao ngay hoặc 30 ngày |
| Điều khoản thanh toán: | T / T |

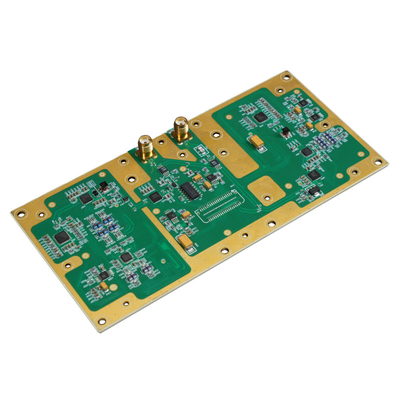

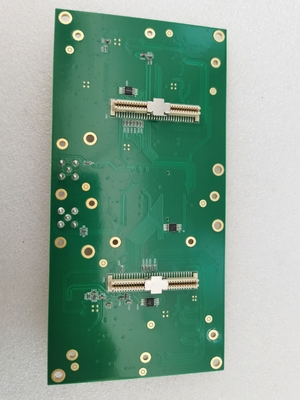

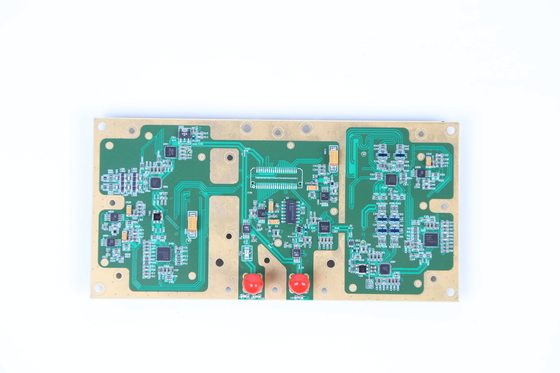

Bảng con gái LUOWAVE RF Rx / Tx WBX-LW (40MHZ, 120MHZ)
Những đặc điểm chính:
1. Phạm vi tần số: 50 MHz - 2,2 GHz
2. Băng thông tối đa bao gồm: 40 MHz, 120 MHz
3. Bo mạch con WBX RF chứa bộ thu phát băng rộng song công hỗ trợ băng thông tức thời lên đến 120 MHz
4. Phục vụ một loạt các ứng dụng: an toàn công cộng, thông tin liên lạc, đài nghiệp dư và ISM
5. Chuỗi nhận và phát của bộ dao động cục bộ hoạt động độc lập, cho phép hoạt động song tần
6. Tham chiếu cho bộ dao động cục bộ là đồng hồ chính từ USRP, cho phép nhiều hoạt động nhất quán
7. Thích hợp cho các thiết bị USRP-LW X300 / x310
Mô tả chức năng:
WBX-LW-40 cung cấp bộ thu phát băng thông cao mang lại công suất đầu ra lên đến 100mW với tiếng ồn là 5 dB.Chuỗi nhận và truyền của bộ tạo dao động cục bộ hoạt động độc lập và có thể được đồng bộ hóa cho MIMO.Đây là thiết bị SDR lý tưởng cho các ứng dụng muốn truy cập tần số trong dải tần 50MHz-2200 MHz.Các ứng dụng bao gồm bộ thu phát WiFi, WiMAX, băng tần S và bộ thu phát băng tần 2,4 GHz ISM.Các ứng dụng bao gồm thông tin liên lạc di động mặt đất, radio hàng hải và hàng không;trạm gốc di động, PC và radio đa băng tần GSM;radar đa cơ sở mạch lạc;mạng cảm biến không dây;Phát sóng truyền hình;và quản lý an toàn công cộng.Áp dụng cho USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.
Sản phẩm tương thích:
Kiểm tra WBX-LW 40M
Mô tả môi trường thử nghiệm: Thiết bị của công ty R&S được sử dụng để thử nghiệm, mô hình là ZVL.Các thiết bị thử nghiệm là USRP-LW X310 và WBX-LW 40M.Hai thiết bị được kết nối trực tiếp bằng cáp tần số vô tuyến.Sơ đồ môi trường thử nghiệm:
Sơ đồ kết nối kiểm tra máy phát vòng hở:
Sơ đồ kết nối kiểm tra nhận tự phát vòng kín:
Dữ liệu kiểm tra vòng mở và vòng kín dựa trên GNU RADIO COMPANION: Sơ đồ khối kiểm tra GNU RADIO COMPANION:
1. Kiểm tra triệt tiêu sóng mang và từ chối hình ảnh: Tần số trung tâm 70MHz, tần số tín hiệu băng tần cơ sở 10kHz, GAIN 9dB
Tần số trung tâm 70MHz, Đồ họa đầu ra đạt được tối đa:
Tần số trung tâm 70MHz, phổ thử nghiệm thu phát vòng kín và đồ họa miền thời gian
2. Dữ liệu kiểm tra vòng mở và vòng kín dựa trên GNU RADIO COMPANION: Kiểm tra triệt tiêu sóng mang và từ chối hình ảnh: Tần số trung tâm 100MHz, tần số tín hiệu băng tần cơ sở 10kHz, GAIN 9dB
Tần số trung tâm 100MHz, Đầu ra đồ họa ở mức tăng tối đa:
Tần số trung tâm 100MHz, Kiểm tra phổ thử nghiệm thu phát vòng kín và Đồ họa miền thời gian
3. Dữ liệu kiểm tra vòng mở và vòng kín dựa trên GNU RADIO COMPANION: Kiểm tra triệt tiêu sóng mang và từ chối hình ảnh: Tần số trung tâm 400 MHz, tần số tín hiệu băng tần cơ sở 10 kHz, GAIN 9dB
Tần số trung tâm 400 MHz, Đầu ra đồ họa ở mức tăng tối đa:
Tần số trung tâm 400 MHz, phổ thử nghiệm thu phát vòng kín và đồ họa miền thời gian
4. Dữ liệu kiểm tra vòng hở và vòng kín dựa trên GNU RADIO COMPANION: Kiểm tra triệt tiêu sóng mang và từ chối hình ảnh: Tần số trung tâm 800MHz, tần số tín hiệu băng tần cơ sở 10kHz, GAIN 9dB
Tần số trung tâm 800MHz, Đồ họa đầu ra ở mức tăng tối đa:
Tần số trung tâm 800MHz, phổ thử nghiệm thu phát vòng kín và đồ họa miền thời gian
5. Dữ liệu kiểm tra vòng mở và vòng kín dựa trên GNU RADIO COMPANION: Kiểm tra triệt tiêu sóng mang và từ chối hình ảnh: Tần số trung tâm 1 GHz, tần số tín hiệu băng tần cơ sở 10 kHz, GAIN 9dB
Tần số trung tâm 1 GHz, Đồ họa đầu ra ở mức tăng tối đa:
Tần số trung tâm 1GHz, phổ kiểm tra máy thu-thu vòng kín và đồ họa miền thời gian
6. Đo nhiễu pha: tần số trung tâm 1 GHz:
Xin vui lòng liên hệ với tôi nếu bạn cần thêm bất kỳ thông tin nào.
Whatsapp / skype: +8618062514745 Web: https: //www.luowave.com/en/
|
|
