| Tên thương hiệu: | Luowave |
| Số mẫu: | SBX-LW (40MHZ, 120MHZ) |
| MOQ: | 1 miếng |
| giá bán: | USD |
| Thời gian giao hàng: | Hàng giao ngay hoặc 30 ngày |
| Điều khoản thanh toán: | T / T |

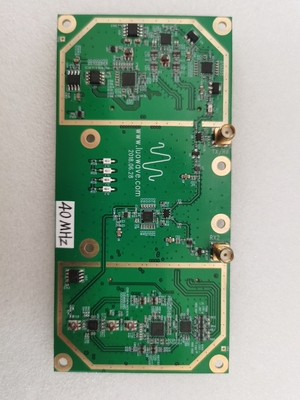

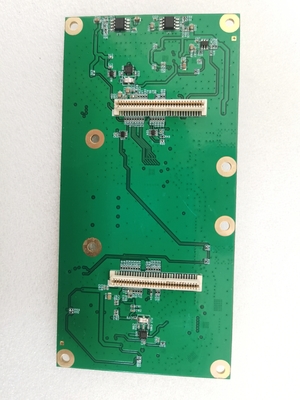

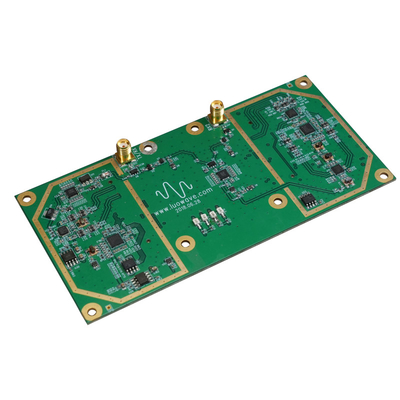

LUOWAVE SDR RF Rx / Tx Con gái SBX-LW (40MHZ, 120MHZ)
Những đặc điểm chính:
1. Phạm vi phủ sóng tần số: 400-4400 MHz Rx / Tx 2. Băng thông tín hiệu tối đa bao gồm: 40 MHz, 120 MHz 3. Nó cung cấp 100 mW công suất đầu ra và 5dB tiếng ồn.Bộ dao động cục bộ có thể được sử dụng cho các kênh nhận và truyền, và cũng có thể được sử dụng cho hoạt động băng tần kép.4. Hỗ trợ MIMO, lý tưởng cho các ứng dụng cần hoạt động ở nhiều dải tần trong dải tần từ 400 đến 4400 MHz 5. Các ứng dụng tiêu biểu bao gồm bộ thu phát WIFI, WIMAX, băng tần S và bộ thu phát băng tần 2.4GHz ISM
Mô tả chức năng:
SBX-LW-40 là bộ thu phát băng thông cao cung cấp công suất đầu ra lên đến 100mW với tiếng ồn là 5 dB.Chuỗi nhận và truyền của bộ tạo dao động cục bộ hoạt động độc lập, cho phép hoạt động băng tần kép.SBX-LW cung cấp chức năng MIMO.Đối với những người muốn truy cập một loạt các ứng dụng từ 400 MHz đến 4400 MHz, SBX-LW là thiết bị SDR lý tưởng.Các ứng dụng bao gồm bộ thu phát WiFi, WiMAX, băng tần S và bộ thu phát băng tần 2,4 GHz ISM.
Sản phẩm tương thích:
Xin vui lòng liên hệ với tôi nếu bạn cần thêm bất kỳ thông tin nào.
Whatsapp / skype / Wechat: +8618062514745 Web: https: //www.luowave.com/en/
Kiểm tra SBX-LW 40M
Mô tả môi trường thử nghiệm: Thiết bị của công ty R&S được sử dụng để thử nghiệm, mô hình là ZVL.Các thiết bị thử nghiệm là USRP-LW X310 và SBX-LW 40M.Hai thiết bị được kết nối trực tiếp bằng cáp tần số vô tuyến.Sơ đồ môi trường thử nghiệm:
Sơ đồ kết nối kiểm tra máy phát vòng hở:
Sơ đồ kết nối kiểm tra nhận tự phát vòng kín:
Dữ liệu kiểm tra vòng mở và vòng kín dựa trên GNURADIO COMPANION: Sơ đồ khối kiểm tra GNURADIO COMPANION:
1. Kiểm tra triệt tiêu sóng mang và từ chối hình ảnh: Tần số trung tâm 2,4 GHz, tần số tín hiệu băng tần cơ sở 10 kHz, GAIN 9dB
Tần số trung tâm 2,4 GHz, Đồ họa đầu ra tối đa:
Tần số trung tâm 2GHz, Kiểm tra phổ tần số khép kín và đồ họa miền thời gian
2. Kiểm tra triệt tiêu sóng mang và từ chối hình ảnh: Tần số trung tâm 3GHz, tần số tín hiệu băng tần cơ sở 10kHz, GAIN 9dB
Tần số trung tâm 3GHz, Đồ họa đầu ra tối đa:
Tần số trung tâm 3GHz, phổ thử nghiệm thu phát vòng kín và đồ họa miền thời gian
3. Kiểm tra triệt tiêu sóng mang và từ chối hình ảnh: Tần số trung tâm 4 GHz, tần số tín hiệu băng tần cơ sở 10 kHz, GAIN 9 dB
2. Kiểm tra triệt tiêu sóng mang và từ chối hình ảnh: Tần số trung tâm 3GHz, tần số tín hiệu băng tần cơ sở 10kHz, GAIN 9dB
Tần số trung tâm 4,4 GHz, Đồ họa đầu ra tối đa:
Đo nhiễu pha: tần số trung tâm 1 GHz:
Vui lòng gửi tin nhắn cho chúng tôi nếu bạn có bất kỳ câu hỏi nào.Chúng tôi sẽ nỗ lực hết mình để cung cấp cho bạn dịch vụ tốt nhất.
3. Kiểm tra triệt tiêu sóng mang và từ chối hình ảnh: Tần số trung tâm 4 GHz, tần số tín hiệu băng tần cơ sở 10 kHz, GAIN 9 dB
Tần số trung tâm 4 GHz, Đồ họa đầu ra tối đa:
Tần số trung tâm 4,4 GHz, Đồ họa đầu ra tối đa:
Xin vui lòng liên hệ với tôi nếu bạn cần thêm bất kỳ thông tin nào.
Whatsapp / skype / Wechat: +8618062514745 Web: https: //www.luowave.com/en/
|
|
