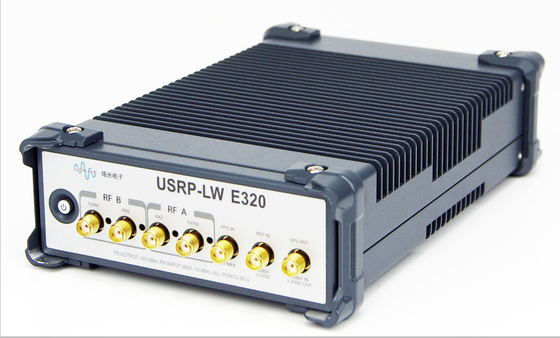

USRP-LW E320 là một tính năng phong phú, hiệu suất cao nhúng phần mềm xác định Radio (SDR) thiết bị kết hợp tối ưu hóa nâng cấp trong xử lý luồng, đồng bộ hóa, tích hợp,phục hồi lỗi, và khả năng quản lý từ xa.
RF Front-end:Được trang bị bộ thu RF AD9361 hỗ trợ cấu hình 2 × 2 MIMO
Phạm vi tần số:70 MHz đến 6 GHz với băng thông ngay lập tức tối đa 56 MHz
Đơn vị xử lý:Xilinx Zynq-7045 SoC kết hợp tăng tốc FPGA và CPU ARM hai lõi cho chế độ hoạt động độc lập hoặc hợp tác
GNU Radio
Thông số kỹ thuật
|
RF Parameter |
Cung cấp điện |
||
|
IIP3 (trong NF điển hình) |
-20 dBm |
Điện áp đầu vào DC |
10-14 V,3 A |
|
Năng lượng đầu ra tối đa |
> 10 dBm |
Tiêu thụ năng lượng tối đa |
30W |
|
Hình ảnh tiếng ồn của máy thu |
< 8,5 dB |
Kích thước |
|
|
Các thông số của mô-đun chuyển đổi |
Kích thước |
173 x 106 x 45 mm |
|
|
Tỷ lệ lấy mẫu ADC (tối đa) |
61.44 MSps |
Môi trường làm việc |
|
|
Định nghĩa ADC |
12 bit |
Phạm vi nhiệt độ hoạt động |
0-45°C |
|
Tỷ lệ lấy mẫu DAC |
61.44 MSps |
Phạm vi nhiệt độ lưu trữ |
-40-85°C |
|
Nghị quyết của DAC |
12 bit |
Phạm vi độ ẩm hoạt động |
10%-90% |
|
Tỷ lệ lấy mẫu tối đa của máy chủ PC |
61.44MS/s |
Phạm vi độ ẩm lưu trữ |
5%-95% |
| Đ/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 | USRP-LW N210 | USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (Phần) | USRP-LW B205 (Board) |
| Hình ảnh |
|
|
|
|
|
|
|
|
| Phạm vi tần số | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70MHz-6GHz | |||
| RF Daughterboard | Hỗ trợ hai Daughterboard | Xây dựng trong hai Daughterboards (không thể thay thế) | Xây dựng trong hai Daughterboards (không thể thay thế) | Hỗ trợ một con gái | Không hỗ trợ | |||
| Tối đa. | 160MHz mỗi | 200MHz mỗi | 100MHz mỗi |
Độ rộng 8 bit:80MHz Độ rộng 16 bit:25MHz |
56MHz mỗi | |||
| Kênh NO. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADC: ADS62P48 DAC: AD9146 |
ADC:AD9695B DAC:DAC37J82 |
AD9371
|
ADC:ADS62P42
|
AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12bit61.44MS/s |
||
| Mô hình FPGA | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx Spartan XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx Spartan 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| Giao diện dữ liệu | GigE Cảng,Cổng 10GbE,
PCIE x4
|
GigE Cảng,Cổng 10GbE,
QSFP ((2*10G)
,A-USB,
micro-US
|
GigE Cảng,Cổng 10GbE,
A-USB, micro USB
|
Cổng Gigabit Ethernet | Cổng Ethernet, USB2.0 | USB 3.0 | ||
| Kích thước (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| Giá đơn vị | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
