| Tên thương hiệu: | Luowave |
| Số mẫu: | USRP-LW X310 |
| MOQ: | 1 miếng |
| giá bán: | $10,500.00 |
| Thời gian giao hàng: | Hàng giao ngay hoặc 30 ngày |
| Điều khoản thanh toán: | T/T |

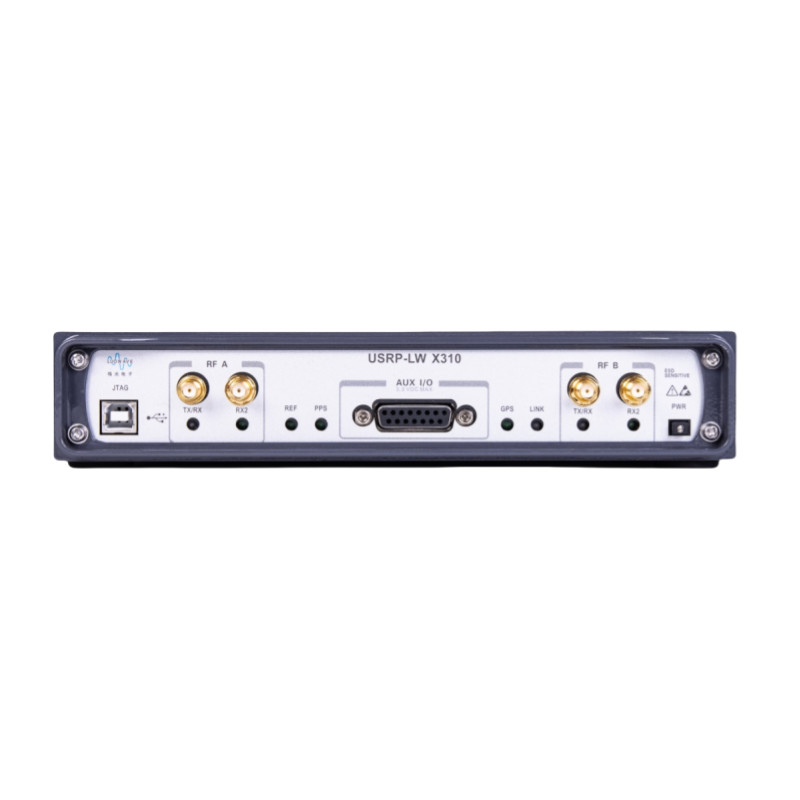

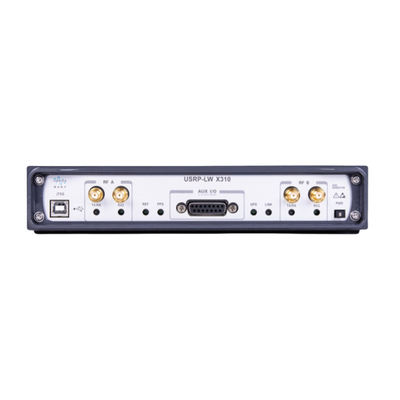

USRP-LW X310 là một hệ thống vô tuyến định nghĩa phần mềm (SDR) tiên tiến được thiết kế cho nghiên cứu truyền thông không dây tiên tiến. Nó có một Xilinx Kintex-7 410T FPGA như là đơn vị xử lý trung tâm,cho phép xử lý tín hiệu tốc độ cao và tích hợp liền mạch với các thành phần RF, mô-đun bộ nhớ, và giao diện máy chủ.
Các chức năng chính bao gồm chuyển đổi xuống kỹ thuật số (DDC), chuyển đổi lên kỹ thuật số (DUC) và điều chỉnh tần số chính xác, tất cả đều được hỗ trợ bởi khung phần mềm UHD.Các kỹ sư có thể tận dụng các tài nguyên xử lý mạnh mẽ của FPGA cùng với bộ công cụ RFNoC (RF Network-on-Chip) để phát triển các giải pháp DSP chuyên biệt cho các ứng dụng không dây khác nhau.
GNU Radio
Matlab
LabView
UHD
| Điện áp đầu vào DC | 12V | Đánh bóng một dải bên / Lo từ chối (Đối với UBX-LW 160) |
-35/50dBc |
| Tiêu thụ năng lượng | 45W | Tiếng ồn giai đoạn 1GHz@10KHz | -108 dBc/Hz |
| Tỷ lệ lấy mẫu ADC (tối đa) | 200 MSps | 3.6GHz@10KHz Phase Noise | -102 dBc/Hz |
| Định nghĩa ADC | 14 bit | Năng lượng đầu ra 1GHz | 20dBm |
| Tỷ lệ lấy mẫu DAC | 800 MSps | 2Năng lượng đầu ra.4GHz | 20dBm |
| Nghị quyết của DAC | 16 bit | 5.8GHz Output Power | 7dBm |
| Chuyển hàng tối đa | 200 MSps | IIP3 | 0dB |
| Tỷ lệ với chủ nhà (16b) | |||
| Độ chính xác dao động địa phương | 2.5ppm | Con số tiếng ồn | 8dB |
| Độ chính xác GPSDO mở khóa | 20ppb | Trọng lượng | 2.5kg |
| Kích thước | 29*22.5*4.5 cm |
USRP-LW X310 cung cấp một loạt các giao diện tốc độ cao để lựa chọn. Tùy thuộc vào các kịch bản ứng dụng khác nhau, chẳng hạn như những người yêu cầu băng thông mở rộng và độ trễ thấp,hoặc xử lý đa nút, vv, nó cung cấp các tùy chọn giao diện đa dạng.
Kintex 7-410T FPGA cung cấp các lợi thế tham số đáng kể, mang lại giá trị đáng kể cho hiệu suất của nó.cung cấp khả năng xử lý tín hiệu mạnh mẽ để xử lý hiệu quả các thuật toán truyền thông phức tạp (như OFDM và MIMO)Thứ hai, 16 bộ thu tốc độ cao với tốc độ 12,5 Gb / s hỗ trợ truyền dữ liệu đa kênh, công suất cao.đáp ứng nhu cầu xử lý tín hiệu thời gian thực.
Danh sách bao bì
| Đ/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 | USRP-LW N210 | USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (Phần) | USRP-LW B205 (Board) |
| Hình ảnh |
|
|
|
|
|
|
|
|
| Phạm vi tần số | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70MHz-6GHz | |||
| RF Daughterboard | Hỗ trợ hai Daughterboard | Xây dựng trong hai Daughterboards (không thể thay thế) | Xây dựng trong hai Daughterboards (không thể thay thế) | Hỗ trợ một con gái | Không hỗ trợ | |||
| Tối đa. | 160MHz mỗi | 200MHz mỗi | 100MHz mỗi |
Độ rộng 8 bit:80MHz Độ rộng 16 bit:25MHz |
56MHz mỗi | |||
| Kênh NO. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADC: ADS62P48 DAC: AD9146 |
ADC:AD9695B DAC:DAC37J82 |
AD9371
|
ADC:ADS62P42
|
AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12bit61.44MS/s |
||
| Mô hình FPGA | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx Spartan XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx Spartan 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| Giao diện dữ liệu | GigE Cảng,Cổng 10GbE,
PCIE x4
|
GigE Cảng,Cổng 10GbE,
QSFP ((2*10G)
,A-USB,
micro-US
|
GigE Cảng,Cổng 10GbE,
A-USB, micro USB
|
Cổng Gigabit Ethernet | Cổng Ethernet, USB2.0 | USB 3.0 | ||
| Kích thước (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| Giá đơn vị | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
| Đ/N | Mô tả | Hình ảnh |
| LFRX/LFTX-LW | Phạm vi tần số 0-30MHz, 30MHz BW |
|
| WBX-LW 40/120 | Phạm vi tần số 50MHz-2,2 GHz, 40MHz/120MHz BW |
|
| SBX-LW 40/120 | Phạm vi tần số 400 MHz - 4.4GHz, 40MHz/120MHz BW |
|
| UBX-LW 40/60 | Phạm vi tần số 10 MHz - 6 GHz, 40 MHz/160 MHz BW |
|
| TwinRX-LW | Phạm vi tần số 10MHz-6GHz, 80MHz BW |
|
