Ettus USRP B205 tương thích Artix TM 7 75T FPGA AD9364 RF 70 MHz-6 GHz 56 MHz BW 1 kênh USB 3.0 USRP Thiết bị phát thanh được xác định bằng phần mềm

Name: Ettus USRP B205 tương thích Artix TM 7 75T FPGA AD9364 RF 70 MHz-6 GHz 56 MHz BW 1 kênh USB 3.0 USRP Thiết bị phát thanh được xác định bằng phần mềm
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW B205-C
Price: 600.00 USD
Availability: InStock

Tên thương hiệu:	Luowave
Số mẫu:	USRP-LW B205-C
giá bán:	$600.00

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Phạm vi tần số:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Kênh truyền hình:

1T1R

Connector:

USB3.0

FPGA:

Artix™ 7 XC7A 75T

Trọng lượng:

0,04kg

Size:

10.4 × 5.7 cm

Làm nổi bật:

1 kênh USRP-LW B205-C

6 GHz USRP-LW B205-C

75T FPGA USRP-LW B205-C

Mô tả sản phẩm

Tổng quan

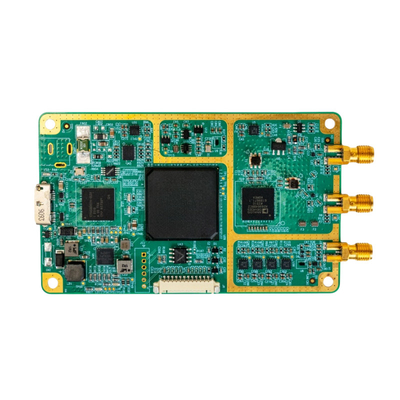

USRP-LW B205-C là một thiết bị vô tuyến nhỏ gọn định nghĩa phần mềm cấp tiêu dùng.TM7 XC7A 75T FPGA và một đầu cuối phát sóng sử dụng mạch tích hợp RF AD9364 của ADI, làm cho nó trở thành một máy thu 1T1R hiệu quả về chi phí.

Đặc điểm

Phạm vi RF từ 70MHz-6GHz
56MHz băng thông thời gian thực tối đa và tỷ lệ lấy mẫu tham chiếu 61,44 MSps
UHD mã nguồn mở hỗ trợ nhiều khung
Yêu cầu UHD 3.9.2 hoặc hỗ trợ phiên bản trình điều khiển mới hơn
Hỗ trợ kết nối USB 3.0 tốc độ cao, nguồn điện USB
Giao diện chung GPIO và khả năng gỡ lỗi JTAG
Hỗ trợ phiên bản đồng hồ tham chiếu 10 MHz hoặc đồng bộ hóa PPS lên đến
Hỗ trợ XILINX VIVADO 2019.2

Các công cụ phát triển được hỗ trợ

GNU Radio
Matlab
UHD
Labview

Thông số kỹ thuật

Điện áp đầu vào DC	5V	Tỷ lệ lấy mẫu ADC (tối đa)	61.44 MSps
IIP3	-21dBm	Định nghĩa ADC	12 bit
Năng lượng đầu ra	> 10dBm	Tỷ lệ lấy mẫu DAC	61.44 MSps
Con số tiếng ồn	< 8,5dB	Nghị quyết của DAC	12 bit
Độ chính xác dao động địa phương	± 2,0ppm	Tỷ lệ chuyển tiếp tối đa với máy chủ (16b)	61.44 MSps
Kích thước	10.4 × 5,7 cm	Trọng lượng	0.04kg

So sánh SDR USRP

Đ/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (Phần)	USRP-LW B205 (Board)
Hình ảnh
Phạm vi tần số	DC-6GHz	3MHz-6GHz	10MHz-6GHz	DC-6GHz	70MHz-6GHz
RF Daughterboard	Hỗ trợ hai Daughterboard	Xây dựng trong hai Daughterboards (không thể thay thế)	Xây dựng trong hai Daughterboards (không thể thay thế)	Hỗ trợ một con gái	Không hỗ trợ
Tối đa.	160MHz mỗi	200MHz mỗi	100MHz mỗi	Độ rộng 8 bit:80MHz mỗi Độ rộng 16 bit:25MHz mỗi	56MHz mỗi
Kênh NO.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC: ADS62P48 14 bit, tốc độ lấy mẫu có thể cấu hình: 184.32, 200 MS/s DAC: AD9146 16 bit, tốc độ lấy mẫu tối đa 800 MS/s	ADC:AD9695B Tốc độ lấy mẫu có thể cấu hình được 14 bit: 200, 245,76 và 250 MS/s DAC:DAC37J82 Tốc độ lấy mẫu 16 bit, có thể cấu hình: 200, 245,76 và 250 MS/s	AD9371 ADC: 16-bit, tốc độ lấy mẫu có thể cấu hình: 122.88, 125 và 153,6 MS/s DAC: 14 bit, tốc độ lấy mẫu có thể cấu hình: 122.88, 125 và 153,6 MS/s	ADC:ADS62P42 14 bit 100MS/s DAC:AD9777 16 bit 400MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DACs:12bit61.44MS/s
Mô hình FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Giao diện dữ liệu	GigE Cảng,Cổng 10GbE, PCIE x4	GigE Cảng,Cổng 10GbE, QSFP ((2*10G) ,A-USB, micro-US	GigE Cảng,Cổng 10GbE, A-USB, micro USB	Cổng Gigabit Ethernet	Cổng Ethernet, USB2.0	USB 3.0
Kích thước (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Giá đơn vị	9999	23999	17999	3699	5999	2199	2199	599
