| Tên thương hiệu: | Luowave |
| Số mẫu: | USRP-LW B210 |
| giá bán: | $2,250.00 |

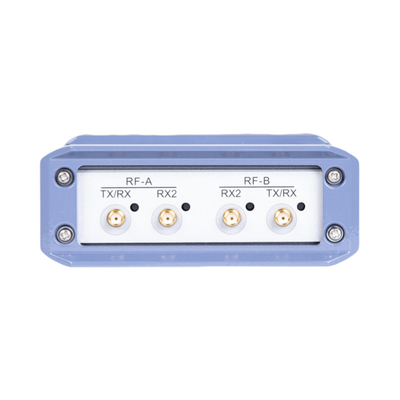

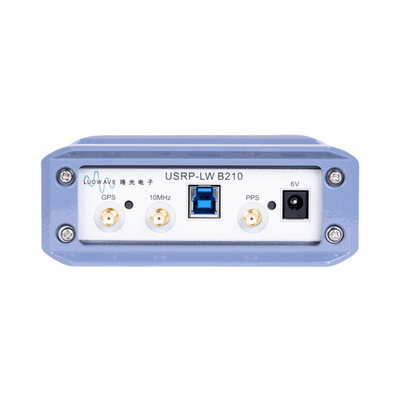

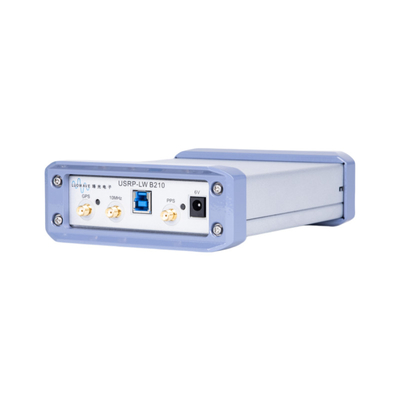

USRP-LW B210 là một thiết bị vô tuyến phần mềm định nghĩa (SDR) hai kênh tích hợp cao, hỗ trợ dải tần số RF từ 70 MHz đến 6 GHz.0 giao diện và được hỗ trợ bởi mã nguồn mở trình điều khiển phần cứng USRP (UHD), cho phép tương thích với các khung SDR khác nhau. Thiết bị sử dụng FPGA Xilinx Spartan-6 tùy chọn có thể lập trình và đầu tiên RF AD9361 để cung cấp băng thông thời gian thực tối đa 56 MHz.
Các công cụ phát triển được hỗ trợ
GNU Radio
Matlab
UHD
Labview
Thông số kỹ thuật
| Điện áp đầu vào DC | 6V | Độ chính xác khóa GPS TCXO | < 1ppb |
| Tỷ lệ lấy mẫu ADC (tối đa) | 61.44 MSps | Hình chiếu một dải bên | -40/-50dBc |
| Lo từ chối ((1GHz) | |||
| Định nghĩa ADC | 12 bit | Tiếng ồn pha 1GHz | -102dBc/Hz@10KHz |
| ADC SFDR băng thông rộng | 78dBc | Tiếng ồn giai đoạn 5GHz | -91dBc/Hz@10KHz |
| Tỷ lệ lấy mẫu DAC | 61.44 MSps | Năng lượng đầu ra | 16dBm |
| Nghị quyết của DAC | 12 bit | IIP3 | -20dBm |
| Tỷ lệ chuyển tiếp tối đa với máy chủ (16b) | 61.44 MSps | Con số tiếng ồn | < 8,5dB |
| Độ chính xác dao động địa phương | ± 2,0ppm | Mở khóa GPS TCXO chính xác | ±75ppb |
| Bộ xử lý (chỉ cho khung gầm) | I7 8700 | Bộ nhớ (chỉ cho khung gầm) | 16G |
| Điện áp ((chỉ dành cho khung gầm) | 220V | Hiện tại ((chỉ dành cho Chassis) | 3A MAX |
| Kích thước | Spartan6: 0.695kg | Trọng lượng | Spartan6: 17,5*10*1,7cm |
| Đ/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 |
USRP-LW N210 |
USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (Phần) | USRP-LW B205 (Board) |
| Hình ảnh |
|
|
|
|
|
|
|
|
| Phạm vi tần số | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70MHz-6GHz | |||
| RF Daughterboard | Hỗ trợ hai Daughterboard | Xây dựng trong hai Daughterboards (không thể thay thế) | Xây dựng trong hai Daughterboards (không thể thay thế) | Hỗ trợ một con gái | Không hỗ trợ | |||
| Tối đa. | 160MHz mỗi | 200MHz mỗi | 100MHz mỗi |
Độ rộng 8 bit:80MHz mỗi Độ rộng 16 bit:25MHz mỗi |
56MHz mỗi | |||
| Kênh NO. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADC: ADS62P48
DAC: AD9146 |
ADC:AD9695B
DAC:DAC37J82 |
AD9371
|
ADC:ADS62P42
|
AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12bit61.44MS/s |
||
| Mô hình FPGA | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx Spartan XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx Spartan 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| Giao diện dữ liệu | GigE Cảng,Cổng 10GbE,
PCIE x4
|
GigE Cảng,Cổng 10GbE,
QSFP ((2*10G)
,A-USB,
micro-US
|
GigE Cảng,Cổng 10GbE,
A-USB, micro USB
|
Cổng Gigabit Ethernet | Cổng Ethernet, USB2.0 | USB 3.0 | ||
| Kích thước (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| Giá đơn vị | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
