| Tên thương hiệu: | Luowave |
| Số mẫu: | USRP-LW E310 |
| giá bán: | $6,000.00 |

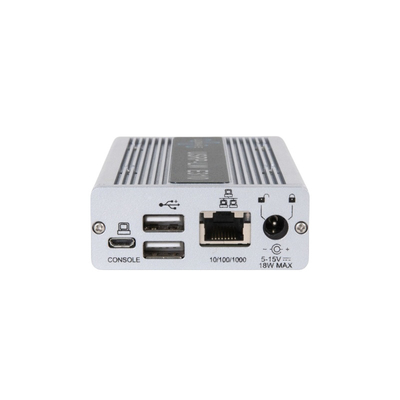

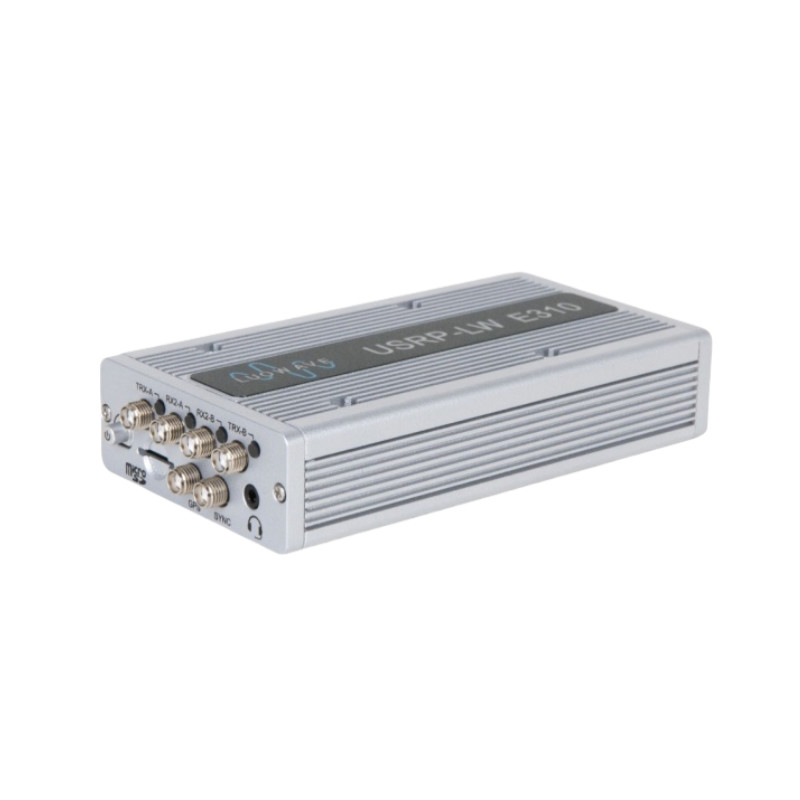

USRP-LW E310 là một nền tảng Radio định nghĩa phần mềm (SDR) được nhúng tiên tiến. Nó có bộ thu RF AD9361,hỗ trợ 2x2 MIMO và hoạt động trên dải tần số từ 70 MHz đến 6 GHz với băng thông tức thời tối đa 56 MHzThiết bị có kích thước 133 x 68 x 26.4 mm và tiêu thụ chỉ 2-6 watt điện, làm cho nó trở thành một giải pháp lý tưởng cho các ứng dụng di động và nhúng do thiết kế nhẹ, năng lượng thấp và nhỏ gọn.Xử lý băng thông cơ bản được thực hiện trên một Zynq 7020 System-on-Chip (SoC) có thể cấu hình lại, tích hợp một Xilinx 7-series FPGA với một bộ xử lý ARM A9 hai lõi, chạy một hệ điều hành Linux.nó tận dụng một kiến trúc phần mềm nguồn mở cung cấp hỗ trợ đa nền tảng toàn diện và tương thích với trình điều khiển phần cứng phổ quát (UHD)Điều này cho phép tích hợp liền mạch với một loạt các ứng dụng và khung SDR, bao gồm cả GNU Radio.
GNU Radio
Matlab
UHD
RFNoC
Thông số kỹ thuật
| Điện áp đầu vào DC | 5-15V | Tiêu thụ năng lượng | 2-6W |
| IIP3 | -20dBm | Tỷ lệ lấy mẫu ADC (tối đa) | 61.44 MSps |
| Năng lượng đầu ra | > 10dBm | Định nghĩa ADC | 12 bit |
| Con số tiếng ồn | < 8dB | Tỷ lệ lấy mẫu DAC | 61.44 MSps |
| Độ chính xác dao động địa phương | 2.0ppm | Nghị quyết của DAC | 12 bit |
| Kích thước | 13.3×6.8×2.6cm | Trọng lượng | 375g |
| Đ/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 |
USRP-LW N210 (Thêm) |
USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (Phần) | USRP-LW B205 (Board) |
| Hình ảnh |
|
|
|
|
|
|
|
|
| Phạm vi tần số | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70MHz-6GHz | |||
| RF Daughterboard | Hỗ trợ hai Daughterboard | Xây dựng trong hai Daughterboards (không thể thay thế) | Xây dựng trong hai Daughterboards (không thể thay thế) | Hỗ trợ một con gái | Không hỗ trợ | |||
| Tối đa. | 160MHz mỗi | 200MHz mỗi | 100MHz mỗi |
Độ rộng 8 bit:80MHz mỗi Độ rộng 16 bit:25MHz mỗi |
56MHz mỗi | |||
| Kênh NO. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADC: ADS62P48 DAC: AD9146 |
ADC:AD9695B DAC:DAC37J82 |
AD9371
|
ADC:ADS62P42
|
AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12bit61.44MS/s |
||
| Mô hình FPGA | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx Spartan XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx Spartan 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| Giao diện dữ liệu | GigE Cảng,Cổng 10GbE,
PCIE x4
|
GigE Cảng,Cổng 10GbE,
QSFP ((2*10G)
,A-USB,
micro-US
|
GigE Cảng,Cổng 10GbE,
A-USB, micro USB
|
Cổng Gigabit Ethernet | Cổng Ethernet, USB2.0 | USB 3.0 | ||
| Kích thước (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| Giá đơn vị | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
Chúng ta là ai?
Nhà cung cấp thiết bị và giải pháp phát thanh phần mềm hàng đầu Trung Quốc Kể từ năm 2012, các sản phẩm bán nóng bao gồm:
Tại sao chúng ta
Liên hệ với chúng tôi
Xin đừng ngần ngại liên hệ với tôi nếu bạn cần thêm thông tin.
|
