| Tên thương hiệu: | Luowave |
| Số mẫu: | USRP-LW N310 |
| giá bán: | $19,500.00 |

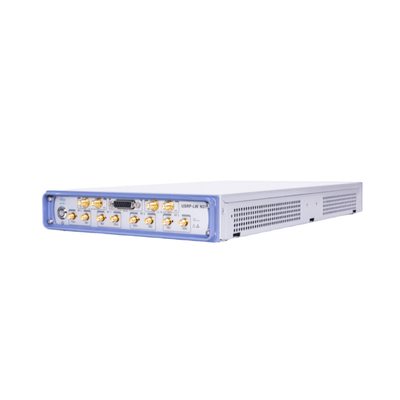

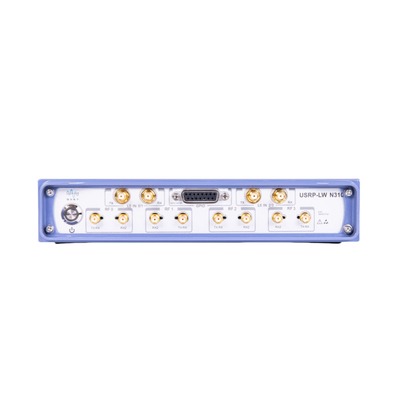

USRP-LW N310 là một nền tảng Radio định nghĩa phần mềm (SDR) có khả năng mạng được thiết kế để cung cấp độ tin cậy và dung nạp lỗi cho các hệ thống không dây quy mô lớn và phân tán.Nó nổi bật trên thị trường SDR hiện tại như một trong những sản phẩm có số lượng kênh cao nhất, có bộ thu phát RFIC AD9371 kép của ADI cung cấp bốn kênh phát trong một gói RU nửa chiều rộng nhỏ gọn. Máy vi xử lý baseband sử dụng SoC Xilinx Zynq-7100,cung cấp một FPGA đáng kể có thể lập trình bởi người dùng để xử lý thời gian thực và độ trễ thấp, cùng với một CPU ARM hai lõi để hoạt động độc lập.

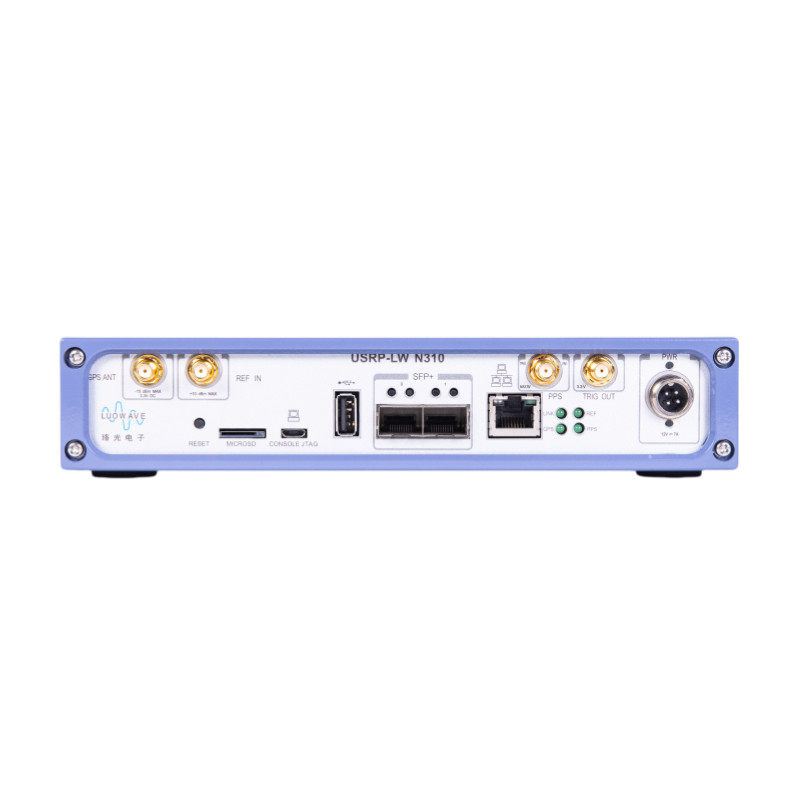

Thiết bị hỗ trợ luồng IQ công suất cao để lưu trữ PC hoặc đồng xử lý FPGA thông qua giao diện 1 GbE, 10 GbE và Aurora thông qua cổng SFP + kép.Khả năng này đơn giản hóa việc kiểm soát và quản lý mạng vô tuyến bằng cách cho phép các nhiệm vụ từ xa như gỡ lỗi, cập nhật phần mềm, khởi động lại, khôi phục cài đặt nhà máy, tự kiểm tra và giám sát hoạt động hệ thống trên cả máy tính chủ và bộ xử lý ARM.
GNU Radio
Thông số kỹ thuật
| Số kênh | 4 | Số kênh | 4 |
| Điều chỉnh độc lập | 2 | Điều chỉnh độc lập | 2 |
| LO Cặp chia sẻ | 2 | LO Cặp chia sẻ | 2 |
| Phạm vi tăng | 0-75dB | Phạm vi tăng | 0-65dB |
| Thăng tiến | 1dB | Thăng tiến | 1dB |
| Sức mạnh đầu vào tối đa | -15dBm | Lượng đầu ra tối đa | 20dBm |
| Tỷ lệ lấy mẫu | 122.88,125,153.6 ((MSps) | Tiếng ồn pha (1GHz) | -100dBc/Hz@10kHz |
| -103dBc/Hz@10kHz | |||
| Định nghĩa ADC | 16 bit | Điện áp đầu vào DC | 12V,7A |
| Nghị quyết của DAC | 14 bit | Tiêu thụ năng lượng | 50-80W |
| GPSDO mở khóa | 0.1ppm | Kích thước | 42.5 × 22 × 4.5 cm |
| Sự ổn định tần số | |||
| GPSDO PPS | < 8ns | Trọng lượng | 3.8kg |
| Độ chính xác UTC tương đối | |||
| GPSDO Latency Stability | <+/-50μs 3h 25°C |
Làm việc ổn định | 0-50°C |
| Đ/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 | USRP-LW N210 | USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (Phần) | USRP-LW B205 (Board) |
| Hình ảnh |
|
|
|
|
|
|
|
|
| Phạm vi tần số | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70MHz-6GHz | |||
| RF Daughterboard | Hỗ trợ hai Daughterboard | Xây dựng trong hai Daughterboards (không thể thay thế) | Xây dựng trong hai Daughterboards (không thể thay thế) | Hỗ trợ một con gái | Không hỗ trợ | |||
| Tối đa. | 160MHz mỗi | 200MHz mỗi | 100MHz mỗi |
Độ rộng 8 bit:80MHz mỗi Độ rộng 16 bit:25MHz mỗi |
56MHz mỗi | |||
| Kênh NO. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADC: ADS62P48 DAC: AD9146 |
ADC:AD9695B DAC:DAC37J82 |
AD9371
|
ADC:ADS62P42
|
AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12bit61.44MS/s |
||
| Mô hình FPGA | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx Spartan XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx Spartan 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| Giao diện dữ liệu | GigE Cảng,Cổng 10GbE,
PCIE x4
|
GigE Cảng,Cổng 10GbE,
QSFP ((2*10G)
,A-USB,
micro-US
|
GigE Cảng,Cổng 10GbE,
A-USB, micro USB
|
Cổng Gigabit Ethernet | Cổng Ethernet, USB2.0 | USB 3.0 | ||
| Kích thước (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| Giá đơn vị | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
