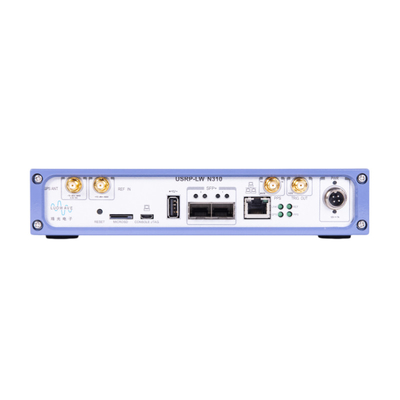

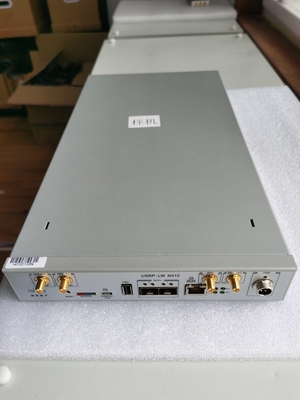

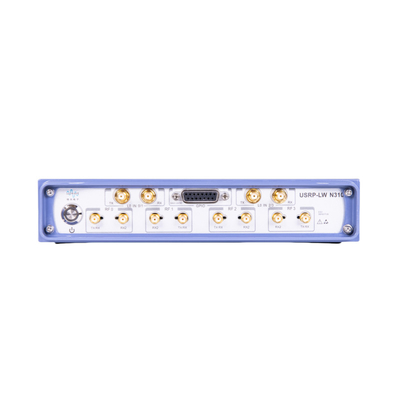

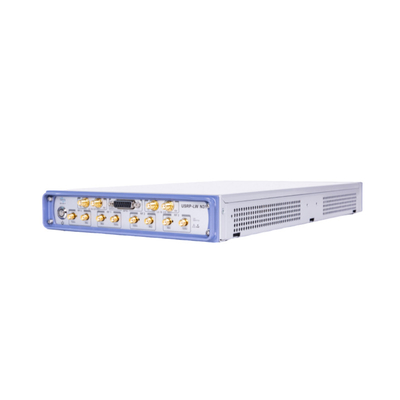

4RX, 4TX Thiết bị vô tuyến được xác định bằng phần mềm USRP-LW N310

Universal Software Radio Peripheral USRP-LW N310

Tổng quan sản phẩm

N310 đơn giản hóa việc kiểm soát và quản lý hệ thống SDR bằng cách giới thiệu khả năng thực hiện các nhiệm vụ từ xa, chẳng hạn như cập nhật phần mềm, khởi động lại, thiết lập lại nhà máy, tự kiểm tra,Hoạt động của hệ thống gỡ lỗi và giám sát máy chủ/ARM. USRP-LW N310 hiện là một trong những sản phẩm có mật độ kênh dày đặc nhất trên thị trường SDR, cung cấp 4 kênh với 4 kênh nhận trong chiều cao 0,5U.Các tần số vô tuyến đầu cuối áp dụng hai ad9371 máy thu, đây là một loại công nghệ tần số vô tuyến thiết bị tương tự mới nhất. Mỗi kênh cung cấp băng thông ngay lập tức lên đến 100 MHz, và bao gồm một phạm vi tần số mở rộng từ 10 MHz đến 6 GHz.

Các đặc điểm chính

• Việc triển khai đáng tin cậy và chịu lỗi.
• Khả năng quản lý từ xa.
• Hỗ trợ hoạt động độc lập (được nhúng) hoặc dựa trên máy chủ (mạng).
• Mở rộng 10MHz-6GHz.
• Tối đa 100M băng thông ngay lập tức cho mỗi kênh.
• Hỗ trợ 4 gửi và 4 nhận cùng một lúc.
• Cung cấp bộ lọc.
• 16 bit ADC, 14 bit DAC.
• Tỷ lệ lấy mẫu có thể cấu hình: 122.88, 125, và 153,6 MS/s.
• Xilinx Zynq-7100 SoC FPGA.
• CPU ARM Cortex-A9 hai lõi 800 MHz.
• Cổng SPF + kép (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora).
• Hỗ trợ tham chiếu Clock bên ngoài và tham chiếu thời gian PPS.
• Hỗ trợ đầu vào cổng RX, TX LO bên ngoài.
• GPSDO tích hợp.
• 1 Cổng máy chủ USB loại A.
• 1 cổng micro-USB (bảng điều khiển hàng loạt, JTAG).
• Linux được xây dựng theo yêu cầu.
• UHD3.11.0 hoặc hỗ trợ phiên bản mới hơn.
• RFNoC khung phát triển FPGA.
• Xilinx Vivado 2017.4 Design Suite (không bao gồm giấy phép)
• Hỗ trợ GNU Radio.

Bộ xử lý băng thông cơ bản:

Bộ vi xử lý baseband USRP-LW N310 sử dụng SOC zynq-7100 của Xilinx, cung cấp rất nhiều FPGA có thể lập trình cho các yêu cầu thời gian thực và xử lý độ trễ thấp,và hoạt động độc lập của CPU ARM hai lõi. Người dùng có thể triển khai các ứng dụng trên hệ điều hành nhúng Linux đã cài đặt sẵn, hoặc sử dụng giao diện tốc độ cao như máy chủ Gigabit Ethernet, 10 Gigabit Ethernet. Đồng bộ hóa:USRP-LW N310 có kiến trúc thiết kế đồng hồ tham chiếu linh hoạt hỗ trợ PPS bên ngoài, tham chiếu thời gian tham chiếu đồng hồ, đầu vào LO bên ngoài và gpsdo, hữu ích cho việc thực hiện các hệ thống MIMO số kênh cao.
