| Tên thương hiệu: | Luowave |
| Số mẫu: | N321 |
| MOQ: | 1 miếng |
| giá bán: | USD |
| Thời gian giao hàng: | Hàng giao ngay hoặc 30 ngày |
| Điều khoản thanh toán: | T / T |

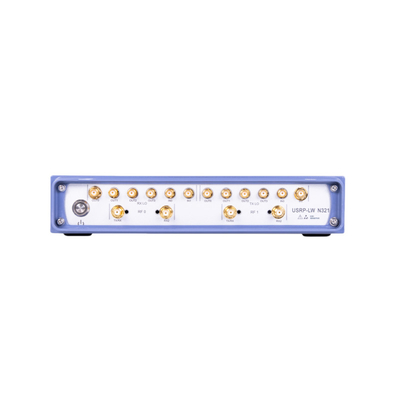

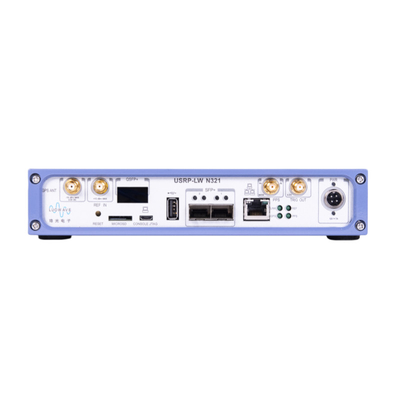

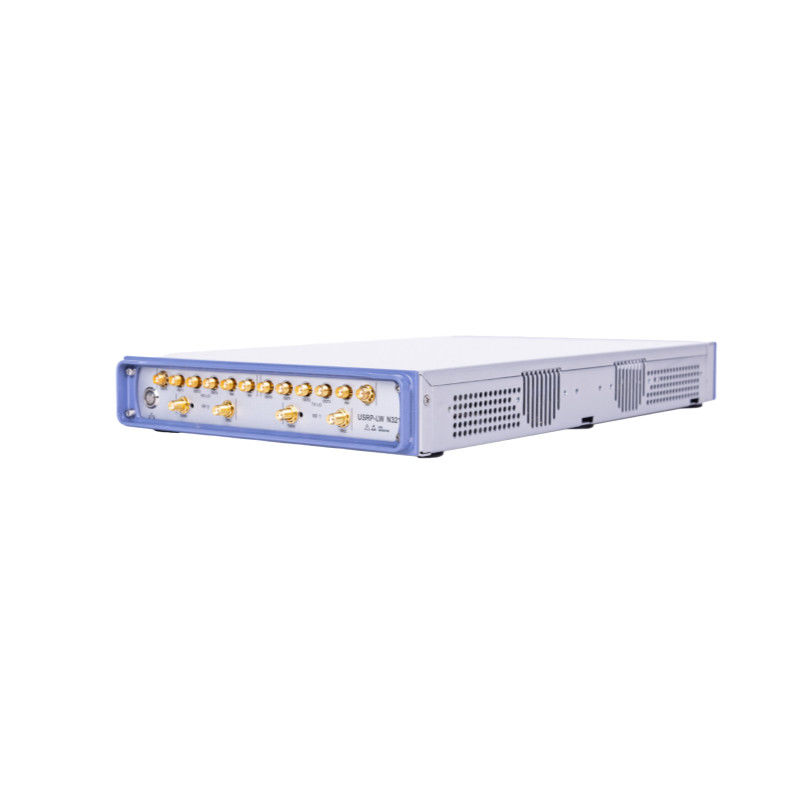

Universal Software Radio Peripheral USRP-LW N321
Tổng quan sản phẩm
USRP-LW N321 là một SDR hiệu suất cao cung cấp 2 kênh RX và 2 kênh TX trong kích thước RU nửa chiều rộng.Mỗi kênh có thể cung cấp băng thông ngay lập tức lên đến 200 MHz và bao gồm một phạm vi tần số mở rộng từ 3 MHz đến 6 GHzBộ vi xử lý baseband sử dụng Xilinx Zynq-7100 SoC để cung cấp một FPGA lớn có thể lập trình bởi người dùng. Nó có hai cổng SPF + và một cổng QSFP +, hỗ trợ giao diện 1 GbE, 10 GbE và Aurora,và có thể phát trực tuyến IQ thông lượng cao đến máy tính chủ hoặc đồng xử lý FPGAKiến trúc đồng bộ linh hoạt hỗ trợ tham chiếu đồng hồ 10 MHz, tham chiếu thời gian PPS, đầu vào TX và RX LO bên ngoài và GPSDO, có thể nhận ra nền tảng thử nghiệm MIMO liên kết pha.
Các đặc điểm chính
Chỉ số kỹ thuật:
|
Parameter category |
số lượng |
đơn vị |
Parameter category |
số lượng |
đơn vị |
|
tiếp nhận |
khởi động |
||||
|
Số kênh |
2 |
- |
Số kênh |
2 |
- |
|
Phạm vi tăng |
-16 ~ 34 |
dB |
Phạm vi tăng |
-30 ~ 25 |
dB |
|
Tăng bước |
1 |
dB |
Tăng bước |
1 |
dB |
|
Lượng đầu vào tối đa |
- 15 |
dBm |
Lượng đầu vào tối đa |
- 15 |
dBm |
|
Ngân hàng bộ lọc |
450 ~ 760 |
MHz |
Ngân hàng bộ lọc |
450 ~ 650 |
MHz |
|
760 ~ 1100 |
650 ~ 1000 |
||||
|
1100 ~ 1410 |
1000 ~ 1350 |
||||
|
1410 ~ 2050 |
1350 ~ 1900 |
||||
|
2050 ~ 3000 |
1900 ~ 3000 |
||||
|
3000 ~ 4500 |
3000 ~ 4100 |
||||
|
4500 ~ 6000 |
4100 ~ 6000 |
||||
|
Một phạm vi tần số dao động cục bộ bên ngoài có thể được nhập |
0.45 ~ 6 |
GHz |
Một phạm vi tần số dao động cục bộ bên ngoài có thể được nhập |
0.45 ~ 6 |
GHz |
|
Thời gian điều chỉnh |
245 |
chúng ta |
Thời gian điều chỉnh |
245 |
chúng ta |
|
Thời gian chuyển đổi TX/RX |
750 |
chúng ta |
Thời gian chuyển đổi TX/RX |
750 |
chúng ta |
|
Hiệu suất chuyển đổi và đồng hồ |
sức mạnh |
||||
|
Tỷ lệ lấy mẫu |
200,245.76,250 |
Các quốc gia |
DC voltage input |
12,7 |
V,A |
|
Độ phân giải ADC |
14 |
bit |
tiêu thụ năng lượng |
60 ~ 80 |
W |
|
Độ phân giải DAC |
16 |
bit |
Tính chất vật lý |
||
|
|
|
|
kích thước |
380×220×45 |
mm |
|
Sự ổn định tần số GPSDO không bị khóa |
0.1 |
ppm |
trọng lượng |
3.4 |
kg |
|
GPSDO PPS so với độ chính xác UTC |
<8 |
ng |
Yêu cầu về môi trường hoạt động |
||
|
Sự ổn định độ trễ GPSDO |
<+/-50 |
chúng ta |
Phạm vi hoạt động ổn định |
0 ~ 50 |
°C |
|
|
|
||||
|
3 |
giờ |
||||
|
|
|
||||
|
25 |
°C |
Phạm vi nhiệt độ lưu trữ |
-40 ~ 70 |
°C |
|
|
|
