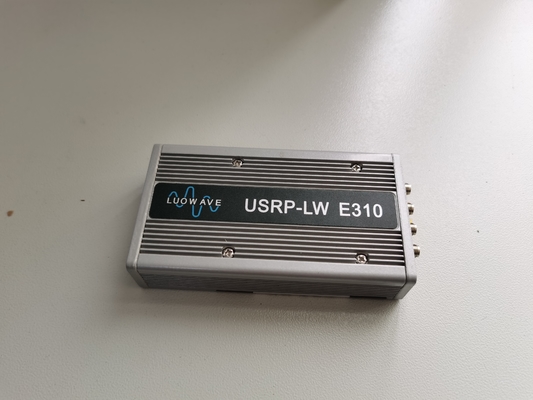

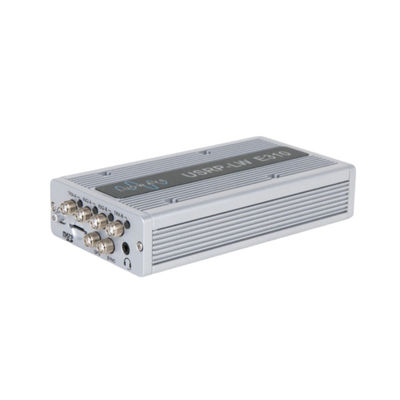

Dòng nhúng USRP-LW E310

USRP-LW E310 là một thiết bị SDR được nhúng.Thiết bị tương tự bộ AD9361 RF hỗ trợ 2x2 MIMO với dải tần từ 70 MHz-6 GHz và băng thông thoáng qua là 56 MHz.Với kích thước 133 x 68 x 26,4 mm và mức tiêu thụ điện năng thấp từ 2-6 watt, đây là một thiết bị SDR di động và nhúng với ưu điểm là trọng lượng nhẹ, công suất nhỏ và kích thước nhỏ.Xử lý băng tần cơ sở được chạy trên vi mạch Zynq 7020 có thể cấu hình lại kết hợp FPGA dòng Xilinx 7 với bộ vi xử lý ARM A9 lõi kép tích hợp.Sử dụng hệ điều hành Linux.Giống như tất cả các thiết bị USRP, kiến ​​trúc phần mềm nguồn mở cung cấp hỗ trợ đa nền tảng và trình điều khiển phần cứng USRP (UHD).UHD hỗ trợ hầu hết các ứng dụng và khung SDR như GNU Radio.

Những đặc điểm chính:

• Băng thông tín hiệu nhận được tối đa là 56M
• Tần số bao gồm 70 MHz - 6 GHz
• ADC / DAC 12-bit
• Chọn trước các ngân hàng bộ lọc
• Bộ xử lý lõi kép ARM Cortex A9-866 MHz, Xilinx Zynq 7020 SoC FPGA
• RAM DDR3 1GB cho CPU ARM, RAM DDR3 512 MB cho FPGA Logic
• Bộ xử lý cánh tay hỗ trợ tốc độ lấy mẫu lên đến 10MS / s

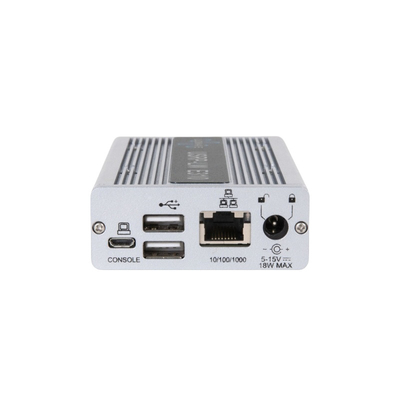

• Điều khiển giao diện Ethernet và USB
• Giao diện API và UHD3.9.2 mã nguồn mở tích hợp sẵn
• Đơn vị đo lường quán tính 9 trục tích hợp
• Khung phát triển FPGA hỗ trợ RFNoC
• Đầu ra âm thanh nổi và đầu vào micrô đơn âm
• Máy thu hệ thống GPS tích hợp
• Kích thước: 133 x 68 x 26,4 mm Trọng lượng: 375 g
• Hỗ trợ cho GNU Radio

Các thông số liên quan:

Mô tả Hiệu suất:

Bộ thu phát AD9361 ở mặt trước RF cung cấp băng thông tức thời lên đến 56 MHz, bao phủ dải tần từ 70 MHz-6 GHz và hỗ trợ MIMO 2X2.Các ngân hàng bộ lọc chọn trước RF ở đầu phía trước của các liên kết truyền và nhận giúp tăng cường khả năng chọn lọc tần số.

Bộ xử lý băng tần cơ sở sử dụng Xilinx Zynq 7020 SoC để cung cấp khả năng tính toán tăng tốc FPGA, kết hợp với hoạt động độc lập được hỗ trợ bởi CPU ARM lõi kép.USRP-LW E310 tích hợp nhiều thiết bị ngoại vi như bộ thu GPS tích hợp để nhận biết vị trí và đồng bộ hóa thời gian, và một cổng máy chủ USB kép để lưu trữ mở rộng và các thiết bị I / O khác.Sử dụng các thiết bị có sẵn, người dùng có thể nhanh chóng tạo mẫu và phát triển các ứng dụng nhúng.

USRP Embedded Family sử dụng bản phân phối Linux tùy chỉnh của khuôn khổ OpenEmbedded để đáp ứng các nhu cầu cụ thể của ứng dụng.Hệ điều hành mặc định được cài đặt sẵn với phần mềm USRP Hardware Driver ™ (UHD) và các công cụ phát triển của bên thứ ba như GNU Radio.E310 cũng hỗ trợ công nghệ RFNoC, một khung phát triển RFNoC FPGA có khả năng thực hiện các phép tính thời gian thực và đáp ứng các yêu cầu xử lý tín hiệu băng rộng.

Hệ điều hành và khung phát triển
