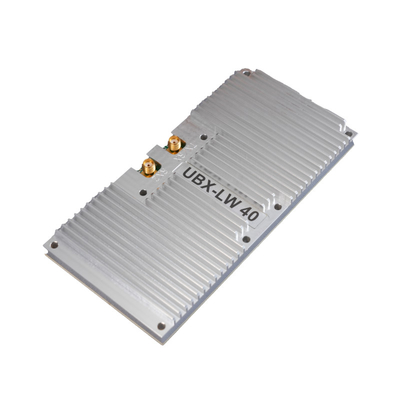

Bảng con gái USRP UBX-LW 40MHZ

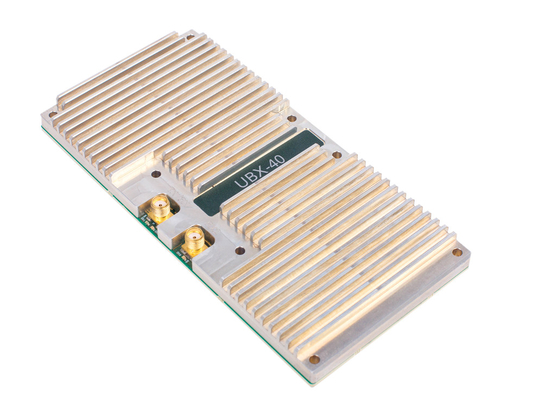

Bảng mạch con UBX 40 là bộ thu phát băng thông rộng song công có tần số từ 10 MHz đến 6 GHz với băng thông tức thời 40 MHz.Hoạt động nhất quán và căn chỉnh theo pha trên nhiều bảng con UBX trên bo mạch chủ USRP X Series cho phép người dùng khám phá MIMO và các ứng dụng tìm hướng.Bảng con UBX 40 hoạt động thay thế cho các bảng con USRP khác và tương thích với các thiết bị USRP X Series và N Series.
Những đặc điểm chính:
1. Vùng phủ sóng tần số: 10 MHz - 6 GHz
2. Băng thông bao gồm: 40 MHz
3. Hoạt động độc lập các tần số TX và RX song công
4. Hỗ trợ đồng bộ hóa pha hoặc hiệu chuẩn
Mô tả chức năng:
UBX-LW là bộ thu phát song công cung cấp RF hiệu suất cao bao phủ hầu hết các phân đoạn tần số để căn chỉnh pha nhất quán trong MIMO đa kênh và các ứng dụng tìm hướng.Phạm vi điều chỉnh của băng thông làm cho UBX-LW trở thành một ứng dụng lý tưởng bao gồm tất cả các dải tần phổ biến nhất, bao gồm tần số cao, tần số rất cao, di động, radar và WIFI và có thể được sử dụng để giám sát toàn bộ băng tần quan tâm.UBX-LW hoạt động luân phiên với các bo mạch con USRP-LW hiện có để tích hợp liền mạch vào các ứng dụng hiện có của bạn.
Kiểm tra UBX-LW 160M
Mô tả môi trường thử nghiệm: Thiết bị của công ty R&S được sử dụng để thử nghiệm, mô hình là ZVL.Các thiết bị thử nghiệm làUSRP-LW X310 và UBX-LW 160M.Hai thiết bị được kết nối trực tiếp bằng cáp tần số vô tuyến.Sơ đồ môi trường thử nghiệm:
Sơ đồ kết nối kiểm tra máy phát vòng hở:
Sơ đồ kết nối kiểm tra nhận tự phát vòng kín:
Dữ liệu kiểm tra vòng mở và vòng kín dựa trên GNU RADIO COMPANION: 1. Kiểm tra triệt tiêu sóng mang và từ chối hình ảnh: Tần số trung tâm 10MHz, tần số tín hiệu băng tần cơ sở 10kHz, GAIN 9dB
Tần số trung tâm 10MHz, Đầu ra đồ họa ở mức tăng tối đa:
2. Kiểm tra triệt tiêu sóng mang và từ chối hình ảnh: Tần số trung tâm 100MHz, tần số tín hiệu băng tần cơ sở 10kHz, GAIN 9dB
Tần số trung tâm 100MHz, Đầu ra đồ họa ở mức tăng tối đa:
Tần số trung tâm 100MHz, Kiểm tra phổ thử nghiệm thu phát vòng kín và Đồ họa miền thời gian
3. Kiểm tra triệt tiêu sóng mang và từ chối hình ảnh: Tần số trung tâm 400 MHz, tần số tín hiệu băng tần cơ sở 10 kHz, GAIN 9dB
Tần số trung tâm 400 MHz, Đầu ra đồ họa ở mức tăng tối đa:
Tần số trung tâm 400 MHz, phổ thử nghiệm thu phát vòng kín và đồ họa miền thời gian
4. Kiểm tra triệt tiêu sóng mang và triệt gương: Tần số trung tâm 800MHz, tần số tín hiệu băng tần cơ sở 10kHz, GAIN 9dB
Tần số trung tâm 800MHz, Đầu ra đồ họa ở mức tăng tối đa:
Tần số trung tâm 800MHz, phổ thử nghiệm thu phát vòng kín và đồ họa miền thời gian
5. Kiểm tra triệt tiêu sóng mang và từ chối hình ảnh: Tần số trung tâm 2,4 GHz, tần số tín hiệu băng tần cơ sở 10 kHz, GAIN 9dB
Tần số trung tâm 2,4 GHz, Đầu ra đồ họa ở mức tăng tối đa:
Tần số trung tâm 2,4 GHz, phổ thử nghiệm thu phát vòng kín và đồ họa miền thời gian
6. Đo nhiễu pha: tần số trung tâm 1 GHz
