| Tên thương hiệu: | Luowave |
| Số mẫu: | N321 |
| MOQ: | 1 miếng |
| giá bán: | USD |
| Thời gian giao hàng: | Hàng giao ngay hoặc 30 ngày |
| Điều khoản thanh toán: | T / T |

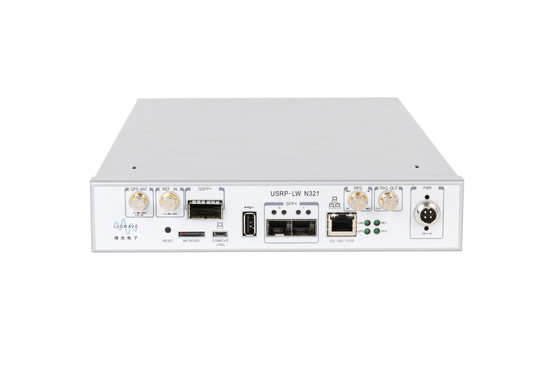

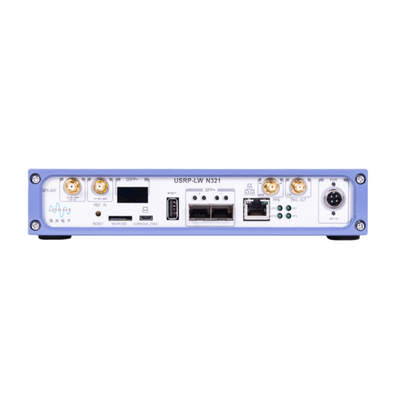

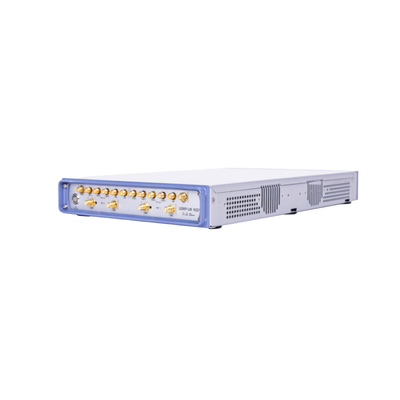

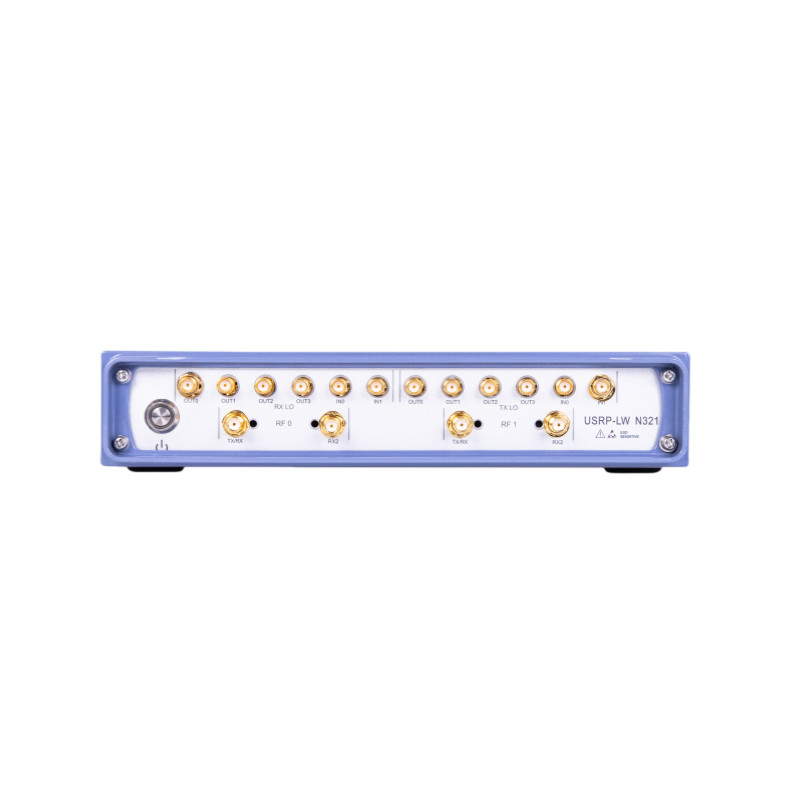

Universal Software Radio Peripheral USRP-LW N321
Tổng quan sản phẩm
USRP-LW N321 là một SDR mạng cung cấp độ tin cậy và dung nạp lỗi cho việc triển khai trong các hệ thống không dây quy mô lớn và phân tán.Đây là một SDR hiệu suất cao cung cấp 2 kênh RX và 2 kênh TX trong một kích thước RU nửa chiều rộngMỗi kênh có thể cung cấp băng thông ngay lập tức lên đến 200 MHz và bao gồm một phạm vi tần số mở rộng từ 3 MHz đến 6 GHz.Bộ vi xử lý baseband sử dụng Xilinx Zynq-7100 SoC để cung cấp một FPGA lớn có thể lập trình bởi người dùngNó có hai cổng SPF + và một cổng QSFP +, hỗ trợ giao diện 1 GbE, 10 GbE và Aurora, và có thể phát IQ thông lượng cao đến máy tính chủ hoặc bộ xử lý đồng FPGA.Kiến trúc đồng bộ linh hoạt hỗ trợ tham chiếu đồng hồ 10 MHz, tham chiếu thời gian PPS, đầu vào TX và RX LO bên ngoài và GPSDO, có thể nhận ra nền tảng thử nghiệm MIMO liên kết pha.
Các đặc điểm chính
1.Sự triển khai đáng tin cậy và chịu lỗi 2.Khả năng quản lý từ xa 3.Hoạt động độc lập (được nhúng) hoặc dựa trên máy chủ (dòng mạng) 4.Hoàn toàn tích hợp và lắp ráp (USRP N321 không hỗ trợ thẻ con có thể đổi) 5Phạm vi tần số mở rộng từ.3 MHz đến 6 GHz 6.Tối đa đến 200 MHz băng thông ngay lập tức cho mỗi kênh 7.2RX,2TX 8.RX,TX Filter bank 9.14 bit ADC, 16 bit DAC 10.Master clock rate:200,245.76250 MS / s 11.Xilinx Zynq-7100 SoC 12.Dual-core ARM Cortex-A9 800 MHz CPU 13.1 Cổng QSFP + 14.2 Cổng SFP + (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora) 15.RJ45(1 GbE) 16.Clock tham chiếu 17.Thời gian tham chiếu PPS 18. RX LO bên ngoài, TX LO cổng đầu vào và đầu ra 19. GPSDO 20.1 tích hợp cổng máy chủ USB loại A 21.1 cổng micro-USB (console hàng loạt, JTAG) 22. Watchdog timer 23.OpenEmbedded Linux 24.trình điều khiển phần cứng USRP (UHD3).15.0.0 hoặc cao hơn) và phần mềm nguồn mở API phiên bản 25.RFNoCTM FPGA Development Framework
Chỉ số kỹ thuật:
|
Parameter category |
số lượng |
đơn vị |
Parameter category |
số lượng |
đơn vị |
|
tiếp nhận |
khởi động |
||||
|
Số kênh |
2 |
- |
Số kênh |
2 |
- |
|
Phạm vi tăng |
-16 ~ 34 |
dB |
Phạm vi tăng |
-30 ~ 25 |
dB |
|
Tăng bước |
1 |
dB |
Tăng bước |
1 |
dB |
|
Lượng đầu vào tối đa |
- 15 |
dBm |
Lượng đầu vào tối đa |
- 15 |
dBm |
|
Ngân hàng bộ lọc |
450 ~ 760 |
MHz |
Ngân hàng bộ lọc |
450 ~ 650 |
MHz |
|
760 ~ 1100 |
650 ~ 1000 |
||||
|
1100 ~ 1410 |
1000 ~ 1350 |
||||
|
1410 ~ 2050 |
1350 ~ 1900 |
||||
|
2050 ~ 3000 |
1900 ~ 3000 |
||||
|
3000 ~ 4500 |
3000 ~ 4100 |
||||
|
4500 ~ 6000 |
4100 ~ 6000 |
||||
|
Một phạm vi tần số dao động cục bộ bên ngoài có thể được nhập |
0.45 ~ 6 |
GHz |
Một phạm vi tần số dao động cục bộ bên ngoài có thể được nhập |
0.45 ~ 6 |
GHz |
|
Thời gian điều chỉnh |
245 |
chúng ta |
Thời gian điều chỉnh |
245 |
chúng ta |
|
Thời gian chuyển đổi TX/RX |
750 |
chúng ta |
Thời gian chuyển đổi TX/RX |
750 |
chúng ta |
|
Hiệu suất chuyển đổi và đồng hồ |
sức mạnh |
||||
|
Tỷ lệ lấy mẫu |
200,245.76,250 |
Các quốc gia |
DC voltage input |
12,7 |
V,A |
|
Độ phân giải ADC |
14 |
bit |
tiêu thụ năng lượng |
60 ~ 80 |
W |
|
Độ phân giải DAC |
16 |
bit |
Tính chất vật lý |
||
|
|
|
|
kích thước |
380×220×45 |
mm |
|
Sự ổn định tần số GPSDO không bị khóa |
0.1 |
ppm |
trọng lượng |
3.4 |
kg |
|
GPSDO PPS so với độ chính xác UTC |
<8 |
ng |
Yêu cầu về môi trường hoạt động |
||
|
Sự ổn định độ trễ GPSDO |
<+/-50 |
chúng ta |
Phạm vi hoạt động ổn định |
0 ~ 50 |
°C |
|
|
|
||||
|
3 |
giờ |
||||
|
|
|
||||
|
25 |
°C |
Phạm vi nhiệt độ lưu trữ |
-40 ~ 70 |
°C |
|
|
|
