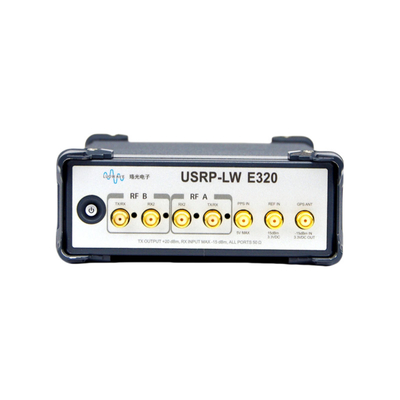

USRP-LW E320 là một tính năng phong phú, hiệu suất cao nhúng phần mềm xác định Radio (SDR) thiết bị kết hợp tối ưu hóa nâng cấp trong xử lý luồng, đồng bộ hóa, tích hợp,phục hồi lỗi, và khả năng quản lý từ xa.
Với bộ thu RF AD9361, nó hỗ trợ cấu hình MIMO 2 × 2 với phạm vi tần số từ 70 MHz đến 6 GHz và băng thông tức thời lên đến 56 MHz.Bộ vi xử lý baseband sử dụng một Xilinx Zynq-7045 SoC, tích hợp gia tốc FPGA và CPU ARM hai lõi có khả năng hoạt động độc lập hoặc cộng tác.
Được xây dựng trên một khung mã nguồn mở với hỗ trợ cho các hệ thống Linux tùy chỉnh, USRP-LW E320 cung cấp các giải pháp linh hoạt cho các yêu cầu ứng dụng chuyên biệt.Hệ thống được cài đặt sẵn với trình điều khiển phần cứng USRP (UHD) và các công cụ phát triển của bên thứ ba như GNU Radio, cung cấp cho người dùng khả năng phát triển và triển khai nhanh chóng. Điều này làm cho nó trở thành một nền tảng lý tưởng cho nghiên cứu truyền thông không dây, thử nghiệm thực địa và các ứng dụng nhúng.
Khả năng hoạt động độc lập
Được trang bị bộ vi xử lý Intel Core i7 và hỗ trợ hệ điều hành Ubuntu hoặc Windows, thiết bị có thể hoạt động độc lập mà không cần dựa vào máy tính chủ bên ngoài,làm cho nó lý tưởng cho việc triển khai thực địa và ứng dụng di động.
Cơ chế đồng bộ cao độ chính xác
Hỗ trợ đầu vào tham chiếu đồng hồ bên ngoài và đầu vào tham chiếu thời gian PPS, với một bộ dao động có kỷ luật GPS tùy chọn (GPSDO) để đồng bộ hóa hệ thống MIMO đa kênh chính xác cao.Tính năng này đặc biệt phù hợp với các hệ thống không dây phân tán.
Thiết kế nhỏ gọn và quản lý từ xa
Hình dạng nhỏ gọn:Có khung gầm chiều cao tiêu chuẩn 3U hoàn toàn kín kết hợp cấu trúc nhẹ, tiêu thụ năng lượng thấp và lợi thế thiết kế tiết kiệm không gian.
Chức năng quản lý từ xa:Cho phép cập nhật phần mềm từ xa, khởi động lại và thiết lập lại nhà máy, đơn giản hóa đáng kể quản lý và bảo trì thiết bị.
Phát triển và hỗ trợ phần mềm
Khung phát triển FPGA mã nguồn mở USRP Hardware Driver (UHD) API và RF Network-on-Chip (RFNoC) hợp lý hóa phát triển phần mềm.Với sự tích hợp liền mạch với các công cụ nguồn mở như GNU Radio và MATLAB, người dùng có thể nhanh chóng tạo ra nguyên mẫu và triển khai một cách đáng tin cậy các ứng dụng SDR khác nhau.
Thông số kỹ thuật
|
RF Parameter |
Cung cấp điện |
||
|
IIP3 (trong NF điển hình) |
-20 dBm |
Điện áp đầu vào DC |
10-14 V,3 A |
|
Năng lượng đầu ra tối đa |
> 10 dBm |
Tiêu thụ năng lượng tối đa |
30W |
|
Hình ảnh tiếng ồn của máy thu |
< 8,5 dB |
Kích thước |
|
|
Các thông số của mô-đun chuyển đổi |
Kích thước |
173 x 106 x 45 mm |
|
|
Tỷ lệ lấy mẫu ADC (tối đa) |
61.44 MSps |
Môi trường làm việc |
|
|
Định nghĩa ADC |
12 bit |
Phạm vi nhiệt độ hoạt động |
0-45°C |
|
Tỷ lệ lấy mẫu DAC |
61.44 MSps |
Phạm vi nhiệt độ lưu trữ |
-40-85°C |
|
Nghị quyết của DAC |
12 bit |
Phạm vi độ ẩm hoạt động |
10%-90% |
|
Tỷ lệ lấy mẫu tối đa của máy chủ PC |
61.44MS/s |
Phạm vi độ ẩm lưu trữ |
5%-95% |
| Đ/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 | USRP-LW N210 | USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (Phần) | USRP-LW B205 (Board) |
| Hình ảnh |
|
|
|
|
|
|
|
|
| Phạm vi tần số | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70MHz-6GHz | |||
| RF Daughterboard | Hỗ trợ hai Daughterboard | Xây dựng trong hai Daughterboards (không thể thay thế) | Xây dựng trong hai Daughterboards (không thể thay thế) | Hỗ trợ một con gái | Không hỗ trợ | |||
| Tối đa. | 160MHz mỗi | 200MHz mỗi | 100MHz mỗi |
Độ rộng 8 bit:80MHz Độ rộng 16 bit:25MHz |
56MHz mỗi | |||
| Kênh NO. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADC: ADS62P48 DAC: AD9146 |
ADC:AD9695B DAC:DAC37J82 |
AD9371
|
ADC:ADS62P42
|
AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12bit61.44MS/s |
||
| Mô hình FPGA | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx Spartan XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx Spartan 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| Giao diện dữ liệu | GigE Cảng,Cổng 10GbE,
PCIE x4
|
GigE Cảng,Cổng 10GbE,
QSFP ((2*10G)
,A-USB,
micro-US
|
GigE Cảng,Cổng 10GbE,
A-USB, micro USB
|
Cổng Gigabit Ethernet | Cổng Ethernet, USB2.0 | USB 3.0 | ||
| Kích thước (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| Giá đơn vị | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
