| Tên thương hiệu: | Luowave |
| Số mẫu: | USRP-LW B205-I |
| giá bán: | $975.00 |

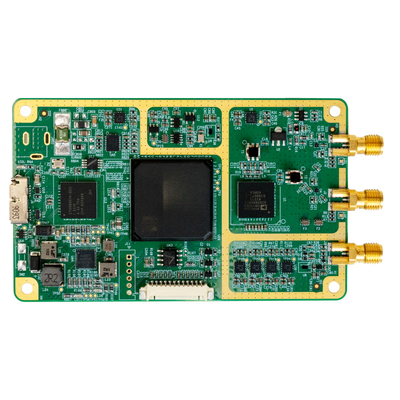

USRP-LW B205-I là một thiết bị vô tuyến nhỏ gọn được định nghĩa bằng phần mềm cấp tiêu dùng.Thiết bị này được trang bị một Xilinx ArtixTM 7 XC7A 100T FPGA có thể lập trình và một đầu cuối phát sóng sử dụng mạch tích hợp RF AD9364 của ADI, làm cho nó trở nên hiệu quả nhất 1T1R máy thu.
GNU Radio
Matlab
UHD
Labview
Thông số kỹ thuật
| Điện áp đầu vào DC | 5V | Tỷ lệ lấy mẫu ADC (tối đa) | 61.44 MSps |
| IIP3 | -21dBm | Định nghĩa ADC | 12 bit |
| Năng lượng đầu ra | > 10dBm | Tỷ lệ lấy mẫu DAC | 61.44 MSps |
| Con số tiếng ồn | < 8,5dB | Nghị quyết của DAC | 12 bit |
| Độ chính xác dao động địa phương | ± 2,0ppm | Tỷ lệ chuyển tiếp tối đa với máy chủ (16b) | 61.44 MSps |
| Kích thước | 10.4 × 5,7 cm | Trọng lượng | 0.04kg |
| Đ/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 |
USRP-LW N210 |
USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (Phần) | USRP-LW B205 (Board) |
| Hình ảnh |
|
|
|
|
|
|
|
|
| Phạm vi tần số | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70MHz-6GHz | |||
| RF Daughterboard | Hỗ trợ hai Daughterboard | Xây dựng trong hai Daughterboards (không thể thay thế) | Xây dựng trong hai Daughterboards (không thể thay thế) | Hỗ trợ một con gái | Không hỗ trợ | |||
| Tối đa. | 160MHz mỗi | 200MHz mỗi | 100MHz mỗi |
Độ rộng 8 bit:80MHz mỗi Độ rộng 16 bit:25MHz mỗi |
56MHz mỗi | |||
| Kênh NO. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADC: ADS62P48 DAC: AD9146 |
ADC:AD9695B DAC:DAC37J82 |
AD9371
|
ADC:ADS62P42
|
AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12bit61.44MS/s |
||
| Mô hình FPGA | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx Spartan XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx Spartan 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| Giao diện dữ liệu | GigE Cảng,Cổng 10GbE,
PCIE x4
|
GigE Cảng,Cổng 10GbE,
QSFP ((2*10G)
,A-USB,
micro-US
|
GigE Cảng,Cổng 10GbE,
A-USB, micro USB
|
Cổng Gigabit Ethernet | Cổng Ethernet, USB2.0 | USB 3.0 | ||
| Kích thước (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| Giá đơn vị | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
