| Tên thương hiệu: | Luowave |
| Số mẫu: | USRP-LW N210 |
| giá bán: | $3,975.00 |

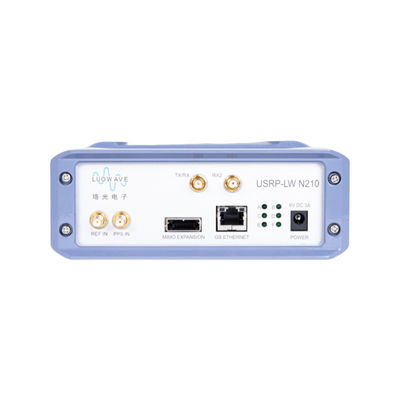

Dòng USRP-LW N210 có băng thông cao và khả năng xử lý phạm vi động rộng, được thiết kế đặc biệt cho các ứng dụng truyền thông đòi hỏi khắt khe.Kiến trúc của nó bao gồm một Xilinx Spartan3A-DSP3400 FPGA, ADC hai kênh (100 MSPS), DAC hai kênh (400 MSPS) và truyền dữ liệu qua Gigabit Ethernet. Bao gồm dải tần số từ DC đến 6 GHz,thiết kế mô-đun hỗ trợ đồng bộ hóa nhiều đơn vị thông qua cổng mở rộng để tạo thành một hệ thống MIMO. Mô-đun tùy chọn GPDSO cung cấp đồng hồ tham chiếu GPS với độ chính xác ± 0,01 ppm cho nhiều thiết bị. Có khả năng cung cấp băng thông RF lên đến 50 MHz cho máy chủ,thiết bị cho phép người dùng thực hiện các chức năng tùy chỉnh trong FPGA hoặc trên lõi mềm RISC 32 bitPhần mềm FPGA giàu tính năng xử lý tín hiệu RF lên đến 100 MHz (uplink và downlink) và hỗ trợ cập nhật qua Gigabit Ethernet.
Các công cụ phát triển được hỗ trợ
GNU Radio
Matlab
UHD
Labview
Thông số kỹ thuật
| Điện áp đầu vào DC | 6V | Phân chiếu một dải bên / Lo từ chối (khi kết hợp với WBX-LW) | -35/50dBc |
| Hiện tại | 1.3A | @ 1kHz Phase Noise (1GHz) | -96 dBc/Hz |
| Hiện tại (với WBX Daughter Board) | 2.3A | @ 10kHz Phase Noise (1GHz) | -103 dBc/Hz |
| ADC Tỷ lệ lấy mẫu tối đa | 250MSps | @100kHz Phase Noise (1GHz) | -110 dBc/Hz |
| Định nghĩa ADC | 14 bit | Năng lượng đầu ra | 15dBm |
| ADC SFDR | 87dBc | IIP3 | 0dBm |
| Tỷ lệ lấy mẫu DAC | 400 MSps | Con số tiếng ồn | 5dB |
| Nghị quyết của DAC | 16 bit | Nhiệt độ hoạt động | 0-55°C |
| DAC SFDR | 80dBc | Kích thước | 22.5*16.5*6.2 CM |
| Tỷ lệ chuyển tiếp tối đa với máy chủ (8b/16b) | 50/25 MSps | Trọng lượng | 1.4kg |
| Độ chính xác dao động địa phương | 2.5ppm |
| Đ/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 |
USRP-LW N210 (Thêm) |
USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (Phần) | USRP-LW B205 (Board) |
| Hình ảnh |
|
|
|
|
|
|
|
|
| Phạm vi tần số | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70MHz-6GHz | |||
| RF Daughterboard | Hỗ trợ hai Daughterboard | Xây dựng trong hai Daughterboards (không thể thay thế) | Xây dựng trong hai Daughterboards (không thể thay thế) | Hỗ trợ một con gái | Không hỗ trợ | |||
| Tối đa. | 160MHz mỗi | 200MHz mỗi | 100MHz mỗi |
Độ rộng 8 bit:80MHz mỗi Độ rộng 16 bit:25MHz mỗi |
56MHz mỗi | |||
| Kênh NO. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADC: ADS62P48
DAC: AD9146 |
ADC:AD9695B
DAC:DAC37J82 |
AD9371
|
ADC:ADS62P42
|
AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12bit61.44MS/s |
||
| Mô hình FPGA | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx Spartan XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx Spartan 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| Giao diện dữ liệu | GigE Cảng,Cổng 10GbE,
PCIE x4
|
GigE Cảng,Cổng 10GbE,
QSFP ((2*10G)
,A-USB,
micro-US
|
GigE Cảng,Cổng 10GbE,
A-USB, micro USB
|
Cổng Gigabit Ethernet | Cổng Ethernet, USB2.0 | USB 3.0 | ||
| Kích thước (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| Giá đơn vị | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
Chúng ta là ai?
Nhà cung cấp thiết bị và giải pháp phát thanh phần mềm hàng đầu Trung Quốc Kể từ năm 2012, các sản phẩm bán nóng bao gồm:
Tại sao chúng ta
Liên hệ với chúng tôi
Xin đừng ngần ngại liên hệ với tôi nếu bạn cần thêm thông tin.
|
|
