Hệ thống giảng dạy và đào tạo chống UAV

Hệ thống giáo dục và đào tạo chống UAV của chúng tôi dựa trên mô phỏng trực tiếp của các biện pháp phản công điện tử chống UAV, trinh sát, điều hướng và ngăn chặn nhiễu,để học sinh có thể tham gia và trải nghiệm nó trực tiếpToàn bộ hệ thống bao gồm hệ thống con thử nghiệm chống UAV và hệ thống con thử nghiệm chống UAV GPS / điều khiển từ xa,có thể được sử dụng để thực hiện nhận thức UAV và hệ thống điều khiển UAV ngăn chặn nhiễu.

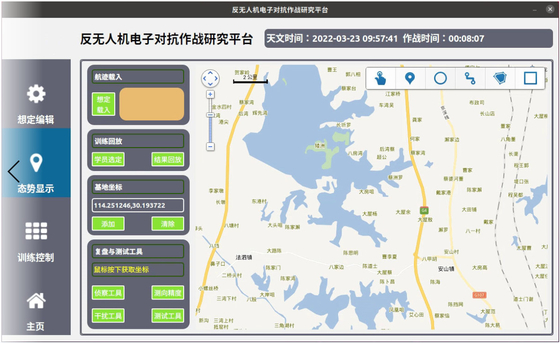

Giao diện nền tảng nghiên cứu các biện pháp đối phó điện tử chống máy bay không người lái 1

Nền tảng nghiên cứu các biện pháp đối phó điện tử chống UAV

Giao diện hệ thống báo cáo điểm đào tạo

The anti UAV EW reconnaissance experiment subsystem is mainly used to carry out UAV data transmission or image transmission and other telemetry link signal reconnaissance experiments to realize telemetry signal reconnaissance and analysisHệ thống sử dụng một hệ thống canh pha interferometer hai kênh để đo hướng của mục tiêu, cung cấp chỉ báo mục tiêu cho các hoạt động chống UAV hiệu quả tiếp theo.Hệ thống con chủ yếu bao gồm thiết bị trinh sát phản biện điện tử và phần mềm điều khiển trinh sát tín hiệu UAV từ xaTrong số đó, thiết bị trinh sát phản biện điện tử chủ yếu chịu trách nhiệm trinh sát và chặn tín hiệu telemetry của UAV;Phần mềm điều khiển trinh sát tín hiệu UAV được trang bị chủ yếu thông qua thuê ngoài hoặc mua sắm, bao gồm mô-đun phân tích tín hiệu viễn đo, mô-đun điều khiển DF và các mô-đun khác.Phần mềm chủ yếu được phát triển dựa trên LabView và Matlab, và có thể được tái phát triển.

The anti UAV GPS/telecontrol jamming experiment subsystem is mainly used to carry out suppression or deception jamming experiments on the UAV airborne GPS navigation system and flight telecontrol system, để đạt được sự nhiễu hiệu quả trên hệ thống định vị GPS / điều khiển từ xa UAV,làm cho nó không thể có được thông tin vị trí hiệu quả hoặc có được thông tin vị trí hoặc thông tin kiểm soát saiThiết bị ngăn chặn GPS chống UAV chủ yếu phát ra tín hiệu định vị GPS giả độ trung thực cao hoặc tín hiệu ngăn chặn hiệu suất cao đến UAV mục tiêu,do đó tạo thành một cái bẫy cho hệ thống định vị GPS của UAV mục tiêu và hệ thống điều khiển từ xa, do đó ảnh hưởng đến điều khiển chuyến bay của UAV và làm cho nó lệch khỏi tuyến đường bay theo lịch trình.

Các chức năng của hệ thống này là:

• Khám phá, nhận dạng và cảm nhận tín hiệu điều khiển từ xa và truyền hình ảnh;
• Tìm hướng UAV;
• nhiễu tín hiệu GPS;
• Sự can thiệp liên kết dữ liệu UAV;
• Hiển thị bản đồ thời gian thực.
