Thông tin chi tiết sản phẩm:
|

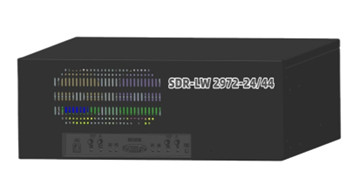

SDR-LW 2972-24/44 là sản phẩm mới nhất được phát triển bởi Wuhan Luowave SDR dựa trên thiết bị vô tuyến cổ điển SDR-LW 2972. Tần số truyền và nhận được nâng lên 24GHz/44 GHz, đồng thời kế thừa tất cả các chức năng và ưu điểm của Bản gốc 2972.
Giơi thiệu sản phẩm
SDR-LW 2972-24/44 áp dụng thiết kế mà giao diện người dùng RF được tích hợp trong AD9361.AD9361 có thể hỗ trợ trực tiếp chuyển đổi tần số lên và xuống ở đầu RF và có thể cung cấp băng thông 56 MHz trong thời gian thực.Và liên kết tín hiệu hai chiều của AD9361 được sử dụng để cung cấp khả năng MIMO nhất quán.Máy tính chủ có thể thực hiện xử lý và điều khiển tín hiệu trên AD9361 bằng cách thực hiện một loạt thao tác trên FPGA của mẫu Spartan6 XC6SLX150 thông qua cổng USB 3.0.SDR-LW 2972-24/44 cung cấp thông lượng tối đa là 61,44MS /s.Thiết bị sử dụng trình điều khiển UHD đa nền tảng mã nguồn mở và UHD hỗ trợ hầu hết các ứng dụng và khung SDR, chẳng hạn như GNU Radio, Matlab và Lab View.
Các kịch bản ứng dụng điển hình
Dòng sản phẩm sóng milimet Luowave mới có thể hỗ trợ: ứng dụng 5G FR2;Tạo và phân tích tín hiệu vector;Ứng dụng truyền thông vệ tinh;Ứng dụng đo kênh;Ứng dụng tích hợp nhận thức truyền thông.
Các ứng dụng 5G FR2:
Vtạo và phân tích tín hiệu ector:
Ứng dụng truyền thông vệ tinh:
Ứng dụng đo kênh:
Ứng dụng tích hợp nhận thức truyền thông:
Tính năng chính
| bộ xử lý i7 với Linux RTOS | Giao diện USB 3.0 |
| SSD 500GB, RAM 16GB | Tích hợp Spartan6 XC6SLX150 FPGA |
| Vùng phủ sóng tần số 70MHz- 24GHz/44 GHz | Hỗ trợ tham chiếu đồng hồ bên ngoài và tham chiếu thời gian PPS |
| Hỗ trợ hai đường truyền và hai máy thu cùng một lúc | |
| Khung phát triển FPGA RFNoC | Hỗ trợ GNU Radio, Lab View, Matlab |
máy tính công nghiệp
| bộ vi xử lý | i7 9700 |
| Thẻ nhớ | 16G |
| USB | USB 3.0 |
| cổng thông tin | RJ45 |
| giao diện hiển thị | HDMI |
FPGA và băng cơ sở
| FPGA | Spartan 6 XC6SLX150 |
| DRAM | 1G |
| độ phân giải ADC | 12 bit |
| độ phân giải DAC | 12 bit |
| Tốc độ lấy mẫu ADC | 61,44 M/giây |
Là lõi xử lý kỹ thuật số của SDR-LW 2972 - 24/44, Spartan 6 XC6SLX150 cung cấp kết nối tốc độ cao trực tiếp tới tất cả các thành phần chính, bao gồm giao diện người dùng RF, giao diện máy chủ và bộ nhớ DDR3.FPGA mặc định cung cấp tất cả UHD cho chuyển đổi xuống kỹ thuật số và chuyển đổi lên kỹ thuật số, tinh chỉnh tần số và một số khối chức năng DSP khác.Người dùng có thể phát triển và triển khai các mô-đun xử lý DSP của riêng mình bằng cách sử dụng không gian dự phòng dồi dào của FPGA và khung phát triển được hỗ trợ bởi USRP.
chỉ số RF
| ttruyền tin | rnhận thức | ||
| số kênh | 2 | số kênh | 2 |
| Dải tần số | 70MHz- 24GHz/ 44GHz | Dải tần số | 70MHz- 24GHz/ 44GHz |
| Độ chính xác của bộ dao động cục bộ | 2ppm | ||
| công suất đầu ra tối đa | 10dBm | công suất đầu vào tối đa | -15dBm |
| phạm vi đạt được | 90dB | phạm vi đạt được | 75dB |
| tăng bước | 1dB | tăng bước | 1dB |
| Băng thông thời gian thực tối đa | 56MHz | Băng thông thời gian thực tối đa | 56MHz |
| Hình tiếng ồn | 9dB | ||
sức mạnh
| Vôn | 220V |
| hiện hành | tối đa 2 |
vùng lân cận
| Nhiệt độ làm việc | 0-50℃ |
| độ cao tối đa | 2000m |
| độ ẩm | 10%-90% (không ngưng tụ) |
| Môi trường | trong nhà, ngoài trời |
| Kích thước vật lý | 41.1*43.8*10.4cm |
| Trọng lượng ( SDR-LW 2972-24 ) | 6,73kg |
| Trọng lượng ( SDR-LW 2972-44 ) | 7,61 Kg |
Phụ kiện
Các phụ kiện của SDR-LW 2972-24/44 bao gồm một dây nguồn, một bộ chuyển đổi, bốn ăng-ten đa hướng, một cáp HDMI, một bộ bàn phím và chuột tiêu chuẩn và một màn hình (chọn màn hình LCD hoặc máy tính bảng).
| Môi trường phần mềm được cài đặt sẵn | Đài phát thanh Ubuntu, UHD, GNU | |
| Hướng dẫn sử dụng USRP | Video, Hướng dẫn sử dụng | |
| Trường hợp Gnuradio DEMO | Điều chế tương tự, điều chế kỹ thuật số, cảm biến phổ, thu phát tín hiệu âm đơn, radio | |
| Hệ thống liên lạc trạm gốc 4G-LTE đơn giản dựa trên SRSlte | ||
| hệ thống truyền video | ||
| Hệ thống nhận tín hiệu hàng không dân dụng ADS-B | ||
| Một số giáo trình dạy học khác | "Nguyên tắc giao tiếp" | Nguồn truyền thông, nguồn tương tự, thí nghiệm nguồn kỹ thuật số |
| Mô hình kênh: AWGN , thử nghiệm kênh mờ dần | ||
| Hệ thống điều chế tương tự: Thí nghiệm điều chế và giải điều chế AM, DSB | ||
| "Thông tin di động" | Thí nghiệm điều chế và giải điều chế GMSK, 8PSK | |
| "Xử lý tín hiệu số" | Việc tạo tín hiệu thời gian rời rạc và hoạt động cơ bản của nó | |
| "Đài phát thanh phần mềm" | Biểu diễn phức tạp của tín hiệu dải gốc cầu phương kỹ thuật số và mô hình cơ bản của giải điều chế cầu phương | |
| Video ứng dụng trang web chính thức | ||
Phần mềm được cài đặt sẵn miễn phí
Phần mềm trả phí tùy chọn
| hướng truyền thông di động | Hệ thống thu nhận RF 5G |
| Hệ thống đầu cuối và trạm gốc analog 5G | |
| Trạm cơ sở analog 4G và hệ thống đầu cuối | |
| hệ thống MIMO | |
| Truyền thông không đồng bộ CDMA | |
| mô phỏng kênh | |
| Liên kết dữ liệu chiến thuật Hệ thống mô phỏng Link11 | |
| Radar và Phát hiện | hệ thống chống máy bay không người lái |
| phần mềm radar | |
| Hệ thống phân tích và truyền tín hiệu | Hệ thống ghi và phát lại RF |
| Hệ thống phân tích quang phổ | |
| Truyền video OFDM MIMO | |
| Truyền thông vệ tinh | Hệ thống mô phỏng GNSS |
| giáo trình | "Nguyên tắc giao tiếp" |
| "Thông tin di động" | |
| "Xử lý tín hiệu số" | |
| "Đài phát thanh phần mềm" | |
| "Nguyên tắc Radar" |
Cửa hàng ứng dụng LUOWAVE:
"Cửa hàng ứng dụng LUOWAVE" là nền tảng phần mềm ứng dụng của LUOWAVE.Có một số lượng lớn phần mềm ứng dụng do chính Luowave và các bên thứ ba phát triển trên nền tảng này, bao gồm giao tiếp không dây, radar và phát hiện, kiểm tra và đo lường không dây, viễn thám và điều hướng, nền tảng giảng dạy và các lĩnh vực khác.Tất cả phần mềm ứng dụng trên nền tảng được phát triển dựa trên nền tảng vô tuyến phần mềm Luowave và chúng tôi sẽ thực hiện quy trình kiểm tra nghiêm ngặt và kiểm soát chất lượng để đảm bảo phần mềm đồng thời ổn định và đáng tin cậy.Kho ứng dụng Luowave sẽ liên tục được cập nhật phần mềm mới nhất và tối ưu nhất.
Phần lớn người dùng radio phần mềm có thể tìm kiếm và khám phá các ứng dụng họ cần trên nền tảng này, loại bỏ thời gian và công sức cần thiết để phát triển phần mềm của riêng họ.Chúng tôi hoan nghênh Ứng dụng của bất kỳ nhà phát triển nào muốn cung cấp phần mềm ứng dụng của riêng họ cho nền tảng này.Và chúng tôi sẽ giúp họ tận dụng tối đa công nghệ phần cứng mới của chúng tôi trong giai đoạn phát triển phần mềm.
MộtPPCửa hàng giao diện ứng dụng
