Hệ thống truyền video không dây USRP X310 4x4 MIMO-OFDM

Hệ thống điều chế MIMO-OFDM

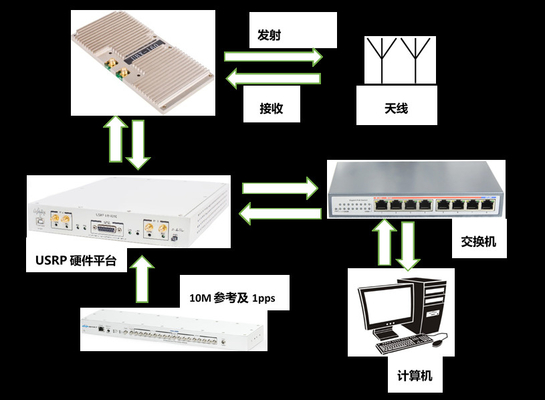

Dựa trên USRP-LW X310 và bo mạch con RF UBX-LW 160M, hệ thống 4x4 MIMO-OFDM đã được chế tạo thành công.Sơ đồ khối kết nối hệ thống được thể hiện trong hình sau:

Nguyên tắc triển khai hệ thống được thể hiện trong hình sau:

• Máy tính chủ thực hiện mã hóa không gian-thời gian dữ liệu và điều chế OFDM để tạo ra dữ liệu điều chế băng tần cơ sở;
• Máy tính chủ chuyển dữ liệu qua bộ chuyển gigabit sang hai USRP-LW X310 để xử lý thêm: chuyển đổi kỹ thuật số đầu tiên, và sau đó thông qua Chuyển đổi DAC, chuyển đổi tín hiệu kỹ thuật số thành tín hiệu tương tự;
• Bo mạch con chuyển đổi tín hiệu băng tần cơ sở sang một tần số xác định bằng cách chuyển đổi lên, và sau đó ăng-ten sẽ gửi tín hiệu ra ngoài;
• Ăng ten ở đầu thu nhận tín hiệu trong môi trường điện từ,
• Bo mạch con ở đầu nhận chuyển đổi tín hiệu điện xuống, chuyển đổi tín hiệu đã xử lý thành tín hiệu tương tự-kỹ thuật số từ ADC trong USRP-LW X310, sau đó gửi đến FPGA để chuyển đổi tín hiệu xuống kỹ thuật số, sau đó chuyển dữ liệu đã xử lý qua công tắc Chuyển đến máy tính chủ để xử lý thêm;
• Máy tính chủ giải nén tín hiệu BYDM, giải mã mã hóa không gian-thời gian và khôi phục dữ liệu băng tần cơ sở
