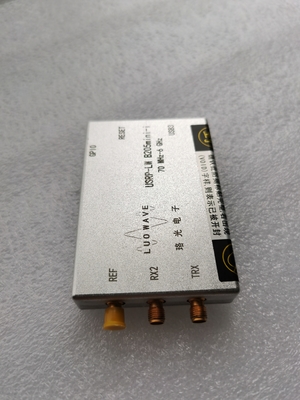

Bộ thu phát USB SDR 6,1 × 9,7 × 1,5cm Kích thước nhỏ Ettus B205mini 12 bit

Chứng nhận
Trung Quốc Wuhan Tabebuia Technology Co., Ltd. Chứng chỉ
Tôi trò chuyện trực tuyến bây giờ

Bộ thu phát USB SDR 6,1 × 9,7 × 1,5cm Kích thước nhỏ Ettus B205mini 12 bit

Bộ thu phát USB SDR 6,1 × 9,7 × 1,5cm Kích thước nhỏ Ettus B205mini 12 bit
Bộ thu phát USB SDR 6,1 × 9,7 × 1,5cm Kích thước nhỏ Ettus B205mini 12 bit

Hình ảnh lớn :  Bộ thu phát USB SDR 6,1 × 9,7 × 1,5cm Kích thước nhỏ Ettus B205mini 12 bit

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: Luowave
Số mô hình: B205mini
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD
chi tiết đóng gói: Hộp giấy \ Hộp giấy
Thời gian giao hàng: Hàng giao ngay hoặc 30 ngày
Điều khoản thanh toán: T / T
Khả năng cung cấp: 1 miếng

Bộ thu phát USB SDR 6,1 × 9,7 × 1,5cm Kích thước nhỏ Ettus B205mini 12 bit

Sự miêu tả
Số kênh:: 1 truyền, 1 nhận Dải tần số:: 70MHz-6000MHz
Băng thông:: lên đến 56MHZ Kích thước:: 83,3 x 50,8 x 8,4 mm
FPGA:: Xilinx Spartan-6 XC6SLX150 ADC:: 12 bit
Điểm nổi bật:

Bộ thu phát USB SDR 6

,

1 × 9

,

7 × 1

Phần mềm đa năng Radio ngoại vi, USRP-LW B205mini, Tương thích với ETTUS USRP B205mini

Tổng quan

USRP-LW B205mini là một phần mềm cấp công nghiệp kích thước nhỏ 6,1 × 9,7 × 1,5cm

Thiết bị có bộ vi xử lý Xilinx Spartan-6 XC6SLX150 FPGA có thể lập trình cấp công nghiệp với mạch tích hợp AD9364 RF của ADI trên đầu cuối truyền, hỗ trợ 70MHz đến 6GHz Với dải tần RF và băng thông tức thời 56MHz, đây là một bộ thu phát tiết kiệm chi phí.

USRP-LW B205mini cũng hỗ trợ một số cổng kết nối, chẳng hạn như đầu nối GPIO, JTAG, hỗ trợ đồng bộ hóa kích hoạt PPS hoặc đồng bộ hóa xung nhịp tham chiếu 10MHz.USRP Hardware Driver (UHD) cho phép người dùng phát triển các ứng dụng một cách hiệu quả và sau đó chuyển sang thiết kế các thiết bị USRP-LW X-Series hoặc USRP-LW E-Series nhúng hiệu suất cao.

Bộ thiết bị USRP-LW B205mini bao gồm: một USRP-LW B205mini và một cáp USB 3.0.

Đặc trưng

• Kích thước nhỏ gọn và tích hợp cao

Dải RF bao gồm 70 MHz – 6 GHz

• Băng thông thời gian thực được hỗ trợ tối đa là 56MHz

Tỷ lệ mẫu tham chiếu 61,44 MS / s

• Spartan 6 XC6SLX150 FPGA có thể lập trình • UHD nguồn mở hỗ trợ nhiều khuôn khổ
• Hỗ trợ khung phần mềm mã nguồn mở GNU Radio • Yêu cầu hỗ trợ phiên bản trình điều khiển UHD 3.9.2 hoặc mới hơn
• Hỗ trợ kết nối USB 3.0 tốc độ cao • Giao diện chung GPIO và khả năng gỡ lỗi JTAG
• Hỗ trợ đồng hồ tham chiếu 10 MHz hoặc đồng bộ hóa PPS



USRP-LW B205mini Dữ liệu kỹ thuật:

Loại tham số giá trị số đơn vị Loại tham số giá trị số đơn vị
Đầu ra đầu vào Độ chính xác rung cục bộ ± 2.0 ppm
Đầu vào điện áp DC 5 V Thông số hiệu suất RF
Chuyển đổi thông số mô-đun Nhập điểm chặn bậc ba -21 dBm
Tốc độ lấy mẫu ADC (tối đa 61.44 MS / s Công suất ra > 9 dBm
Độ phân giải ADC 12 chút ít Con số nhiễu <8 dB
Tốc độ lấy mẫu DAC 61.44 MS / s Tính chất vật lý
Độ phân giải DAC 12 chút ít kích thước 6,1 × 9,7 × 1,5 cm
Với tốc độ tối đa của máy chủ (16b). 61.44 MS / s trọng lượng 115.0 g
