| Tên thương hiệu: | Luowave |
| Số mẫu: | N210 |
| MOQ: | 1 miếng |
| giá bán: | USD |
| Thời gian giao hàng: | Hàng giao ngay hoặc 30 ngày |
| Điều khoản thanh toán: | T / T |

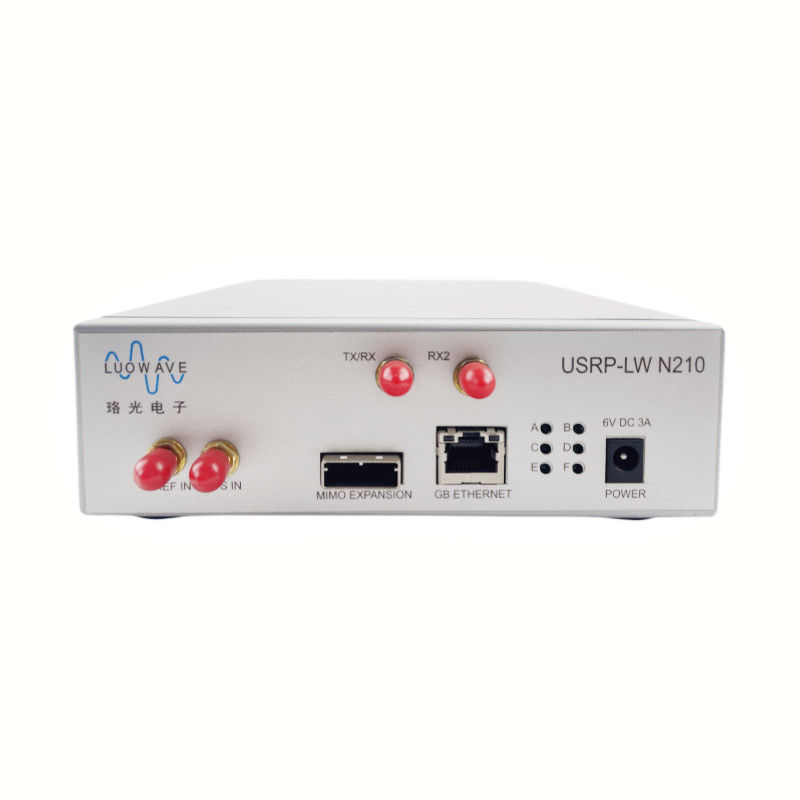

Tổng quan sản phẩm
USRP-LW N210 cung cấpphạm vi động lực cao,băng thông cao và khả năng xử lý. Kiến trúc bao gồm một Xilinx Spartan 3A-DSP 3400 FPGA, 100 MS / s ADC kép,400 MS/s kết nối DAC kép và Gigabit Ethernet để truyền dữ liệu đến và từ bộ xử lý máy chủ.
Đặc điểm chính:
1Tốc độ truyền tối đa:50MS/s
2. Gigabit Ethernet kết nối
3. MIMO kết nối cáp dựa trên chỉ có một liên kết transceiver duy nhất mỗi USRP-LW N210, do đó MIMO xây dựng phải được xây dựng bởi hai hoặc nhiều USRP-LW N210s
4. Xử lý FPGA trên tàu
5.FPGA: Xilinx Spartan XC3SD3400A
6. ADC: 14 bit- 100 MS/s
7DAC: 16 bit - 400 MS/s
8Khả năng khóa đồng hồ tham chiếu 5 hoặc 10 MHz bên ngoài
9. Tùy chọn nội bộ GPS đồng hồ servo USRP-LW N210 GPSDO
Sơ đồ sơ đồ
Hiệu suất chi tiết:
Thiết kế mô-đun cho phép USRP-LW N210 hoạt động từ DC đến 6 GHz, trong khi cổng mở rộng cho phép nhiều thiết bị dòng USRP-LW N210 được đồng bộ hóa và sử dụng trong cấu hình MIMO.Một mô-đun GPSDO tùy chọn cũng có thể được sử dụng để kỷ luật đồng hồ tham chiếu USRP-LW N210 trong vòng 0.01 ppm của tiêu chuẩn GPS trên toàn thế giới. USRP-LW N210 có thể truyền lên đến 50 MS / s đến và từ các ứng dụng máy chủ. Người dùng có thể thực hiện các chức năng tùy chỉnh trong FPGA fabric,hoặc trong bộ mềm 32 bit RISC trên máy bay. USRP-LW N210 cung cấp một FPGA lớn hơn USRP-LW N200 cho các ứng dụng đòi hỏi thêm các nguồn logic, bộ nhớ và DSP.FPGA cũng cung cấp khả năng xử lý lên đến 100 MS / s trong cả hai hướng phát và nhậnPhần mềm FPGA có thể được tải lại thông qua giao diện Gigabit Ethernet.
Các thông số kỹ thuật:
| Parameter category | số lượng | đơn vị | Parameter category | số lượng | đơn vị |
| Input/Output | Các thông số hiệu suất RF khi ghép nốivớiWBX-LW | ||||
| DC voltage input | 6 | V | Phản ứng từ chối tín hiệu/hình ảnh một chiều | 35/50 | dBc |
| hiện tại | 1.3 | A | Tiếng ồn pha (1.8GHz)) | ||
| Hiện tại khi cài đặt bảng con WBX | 2.3 | A | 10kHz | -80 | dBc/Hz |
| Chuyển đổi tham số mô-đun | 100 kHz | -100 | dBc/Hz | ||
| Tỷ lệ lấy mẫu ADC | 100 | Các quốc gia | 1MHz | -137 | dBc/Hz |
| Độ phân giải ADC | 14 | bit | Năng lượng đầu ra | 15 | dBm |
| ADC SFDR | 88 | dBc | Nhập một điểm chặn thứ ba | 0 | dBm |
| Tỷ lệ lấy mẫu DAC | 400 | Các quốc gia | Con số tiếng ồn | 5 | dB |
| Độ phân giải DAC | 16 | bit | Tính chất vật lý | ||
| DAC SFDR | 80 | dBc | Nhiệt độ hoạt động | 0-55 | C |
| Với tỷ lệ chủ tối đa (8b/16b). | 50/25 | Các quốc gia | kích thước | 225×165×50 | mm |
| Độ chính xác rung động địa phương | 2.5 | ppm | trọng lượng | 1.0 | kg |
| Chốt GPSDO chính xác | 0.01 | ppm | |||
Bao gồm trong thiết bị này:
1. USRP-LW N210
2. 2 cáp SMA-Bulkhead
3. 1 Gigabit Ethernet Cable
Xin đừng ngần ngại liên hệ với tôi nếu bạn cần thêm thông tin.
Whatsapp/skype/wechat: +8618062514745 Web:https://www.luowave.com/en/
|
|
