| Tên thương hiệu: | Luowave |
| Số mẫu: | USRP-LW 2940 |
| MOQ: | 1 miếng |
| giá bán: | USD |
| Thời gian giao hàng: | Hàng giao ngay hoặc 30 ngày |
| Điều khoản thanh toán: | T / T |

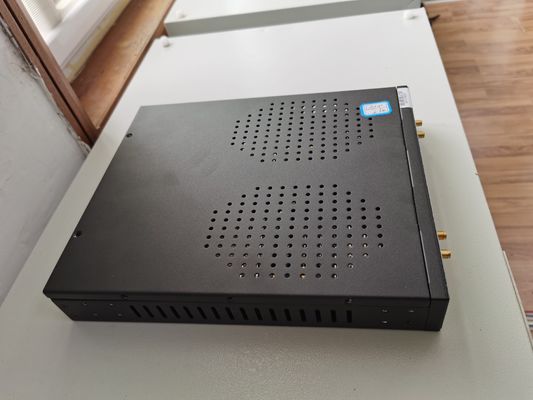

Universal Software Defined Radio Platform,USRP-LW 2940, 40MHz
USRP-LW 2940 là một nền tảng vô tuyến định nghĩa phần mềm (SDR) có hiệu suất cao, có thể mở rộng để thiết kế và triển khai các hệ thống truyền thông không dây thế hệ tiếp theo.Nó bao gồm một USRP-LW X310 và hai bảng con WBX-LW 40MHz RF
CácUSRP-LW 2940Kiến trúc phần cứng kết hợp hai khe cắm bảng con băng thông mở rộng với băng thông lên đến 40M từ 50 MHz đến 2,2 GHz.Cổng Gigabit/10 Gigabit Ethernet), cũng như một tài nguyên giàu, người dùng có thể lập trình Kintex-7 FPGA.USRP-LW 2940sử dụng trình điều khiển UHD đa nền tảng mã nguồn mở, với một số lượng lớn các khung phát triển, kiến trúc tham chiếu tương thích và các dự án mã nguồn mở.
Là lõi xử lý kỹ thuật số củaUSRP-LW 2940XC7K410T FPGA cung cấp kết nối tốc độ cao giữa tất cả các thành phần chính. Bao gồm RF front end, giao diện máy chủ và bộ nhớ DDR3.FPGA mặc định cung cấp tất cả các UHD để điều khiển chuyển đổi xuống kỹ thuật số và chuyển đổi lên kỹ thuật số, điều chỉnh tần số mỏng, và một số khối chức năng DSP khác. Người dùng có thể tận dụng không gian trống của Kintex-7 FPGA giàu tài nguyên, cộng với khung phát triển RFNoC được hỗ trợ bởi USRP,phát triển và triển khai các mô-đun xử lý DSP của riêng họ.
CácUSRP-LW 2940Bộ dụng cụ bao gồm: mộtUSRP-LW 2940Đơn vị chính, cáp Gigabit, bộ điều hợp Gigabit SFP +, bộ điều hợp điện, cáp USB2.0 JTAG, cáp RF gốc 4 của đầu nối SMA.
Bảng so sánh hiệu suất của FPGA của Ethernet Port Series và X Series
| USRP-LW N210 | USRP-LW X310 | |
| FPGA | Spartan3XC3SD3400A | Kintex 7 -410T |
| Các tế bào logic | 53k | 406k |
| Bộ nhớ | 2,268 Kb | 28,620 Kb |
| Vật thể đa dạng | 126 | 1540 |
| Tỷ lệ đồng hồ | 100 MHz | 200 MHz |
|
SyreamingBandwith mỗi kênh ((16 bit) |
25 MS/s | 200 MS/s |
CácUSRP-LW 2940cung cấp một loạt các giao diện tốc độ cao để lựa chọn. Trên bảng điều khiển của thiết bị, cổng Gigabit Ethernet là một trong những cách đơn giản và thường được sử dụng nhất để kết nối.Đối với các ứng dụng có băng thông mở rộng và độ trễ thấp, chẳng hạn như nghiên cứu PHY / MAC, X310 cung cấp một giao diện bus PCIe x4 hiệu quả cho hoạt động xác định này.Cổng 10 Gigabit là lựa chọn tốt nhất.
CácUSRP-LW 2940bao gồm nhiều tính năng bổ sung sẽ giúp một số ứng dụng không dây khác. ví dụ, trong thiết kế FPGA, 1GB DDR3 trên bo mạch chủ có thể được sử dụng làm bộ đệm dữ liệu và lưu trữ dữ liệu.GPSDO nội bộ tùy chọn cung cấp tham chiếu tần số chính xác cao khi đồng bộ với hệ thống GPS với độ trễ đồng bộ dưới 50ns. Cho phép người dùng kiểm soát các thành phần bên ngoài như bộ khuếch đại và chuyển đổi thông qua giao diện GPIO, hỗ trợ đầu vào như kích hoạt sự kiện và quan sát tín hiệu gỡ lỗi.USRP-LW 2940cũng bao gồm một bộ chuyển đổi JTAG nội bộ cho phép các nhà phát triển dễ dàng tải và gỡ lỗi hình ảnh FPGA mới.
|
|
