| Tên thương hiệu: | Luowave |
| Số mẫu: | N321 |
| MOQ: | 1 miếng |
| giá bán: | USD |
| Thời gian giao hàng: | Hàng giao ngay hoặc 30 ngày |
| Điều khoản thanh toán: | T / T |

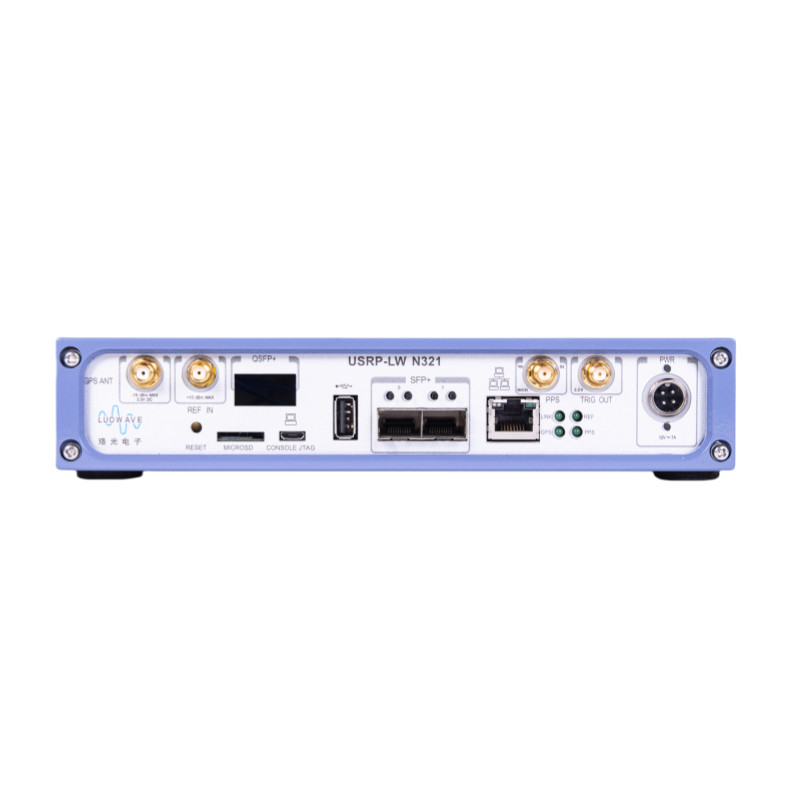

Dòng cổng Ethernet USRP-LW N321
Tổng quan sản phẩm
USRP-LW N321 là một đài phát thanh được xác định bằng phần mềm mạng cung cấp độ tin cậy và dung nạp lỗi để triển khai trong các hệ thống không dây quy mô lớn và phân tán.Đây là một hiệu suất cao SDR sử dụng một thiết kế RF độc đáo mà cung cấp 2 RXs và 2 trong một kênh TX kích thước RU nửa chiều rộngMỗi kênh cung cấp đến 200 MHz băng thông ngay lập tức và bao gồm một phạm vi tần số mở rộng từ 3 MHz đến 6 GHz.Bộ vi xử lý baseband sử dụng Xilinx Zynq-7100 SoC để cung cấp các FPGA có thể lập trình bởi người dùng lớn trong thời gian thựcNó có hai cổng SPF + và 1 cổng QSFP +, và hỗ trợ 1 GbE, 10 GbE,và giao diện Aurora cung cấp luồng IQ thông lượng cao cho máy tính chủ hoặc đồng xử lý FPGA.
Kiến trúc đồng bộ linh hoạt hỗ trợ tham chiếu đồng hồ 10 MHz, tham chiếu thời gian PPS, đầu vào TX và RX LO bên ngoài và GPSDO cho nền tảng thử nghiệm MIMO liên kết pha.USRP-LW N321 có khả năng nhập TX và RX LO trên tần số hỗ trợ 450 MHz, làm cho nó phù hợp để xây dựng các chủ đề lớn, liên kết pha phù hợp với nhiều chủ đề nghiên cứu không dây tiên tiến Nền tảng thử nghiệm MIMO cung cấp một con đường.USRP-LW N321 cho phép TX và RX LO trong cấu hình Star được xuất sang nhiều thiết bị USRP-LW N321 khác.
USRP-LW N321 tận dụng các phát triển phần mềm mới nhất của UHD để đơn giản hóa việc kiểm soát và quản lý nhiều thiết bị trên mạng, với các nhiệm vụ quản lý từ xa độc đáo như gỡ lỗi,cập nhật phần mềm, khởi động lại, thiết lập lại trạng thái nhà máy, và theo dõi sức khỏe hệ thống.
Đặc điểm chính:
Thông số kỹ thuật
| Parameter category | số lượng | đơn vị | Parameter category | số lượng | đơn vị |
| tiếp nhận | khởi động | ||||
| Số kênh | 2 | - | Số kênh | 2 | - |
| Phạm vi tăng | -16 ~ 34 | dB | Phạm vi tăng | -30 ~ 25 | dB |
| Tăng bước | 1 | dB | Tăng bước | 1 | dB |
| Lượng đầu vào tối đa | - 15 | dBm | Lượng đầu vào tối đa | - 15 | dBm |
| Ngân hàng bộ lọc |
450 ~ 760 760 ~ 1100 1100 ~ 1410 1410 ~ 2050 2050 ~ 3000 3000 ~ 4500 4500 ~ 6000 |
MHz | Ngân hàng bộ lọc |
450 ~ 650 650 ~ 1000 1000 ~ 1350 1350 ~ 1900 1900 ~ 3000 3000 ~ 4100 4100 ~ 6000 |
MHz |
| Một phạm vi tần số dao động cục bộ bên ngoài có thể được nhập | 0.45 ~ 6 | GHz | Một phạm vi tần số dao động cục bộ bên ngoài có thể được nhập | 0.45 ~ 6 | GHz |
| Thời gian điều chỉnh | 245 | μs | Thời gian điều chỉnh | 245 | μs |
| Thời gian chuyển đổi TX/RX | 750 | μs | Thời gian chuyển đổi TX/RX | 750 | μs |
| Hiệu suất chuyển đổi và đồng hồ | sức mạnh | ||||
| Tỷ lệ lấy mẫu | 200,245.76,250 | Các quốc gia | DC voltage input | 12,7 | V,A |
| Độ phân giải ADC | 14 | bit | tiêu thụ năng lượng | 60 ~ 80 | W |
| Độ phân giải DAC | 16 | bit | Tính chất vật lý | ||
| kích thước | 380×220×45 | mm | |||
| Sự ổn định tần số GPSDO không bị khóa | 0.1 | ppm | trọng lượng | 3.4 | kg |
| GPSDO PPS so với độ chính xác UTC | <8 | ng | Yêu cầu về môi trường hoạt động | ||
| Sự ổn định độ trễ GPSDO |
<+/-50 3 25 |
giờ °C |
Phạm vi hoạt động ổn định | 0 ~ 50 | °C |
| Phạm vi nhiệt độ lưu trữ | -40 ~ 70 | °C | |||
|
|
