Thông tin chi tiết sản phẩm:
|
| Điểm nổi bật: | Đài phát thanh xác định phần mềm nhúng 160MHz,USRP X310 16G,ettus x300 16G |
||
|---|---|---|---|

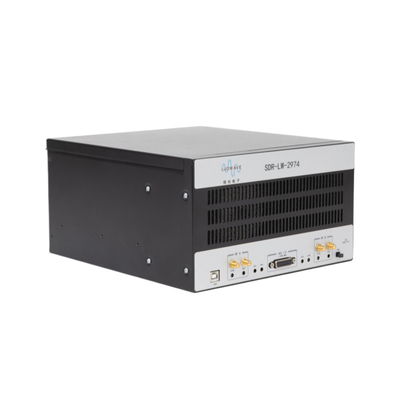

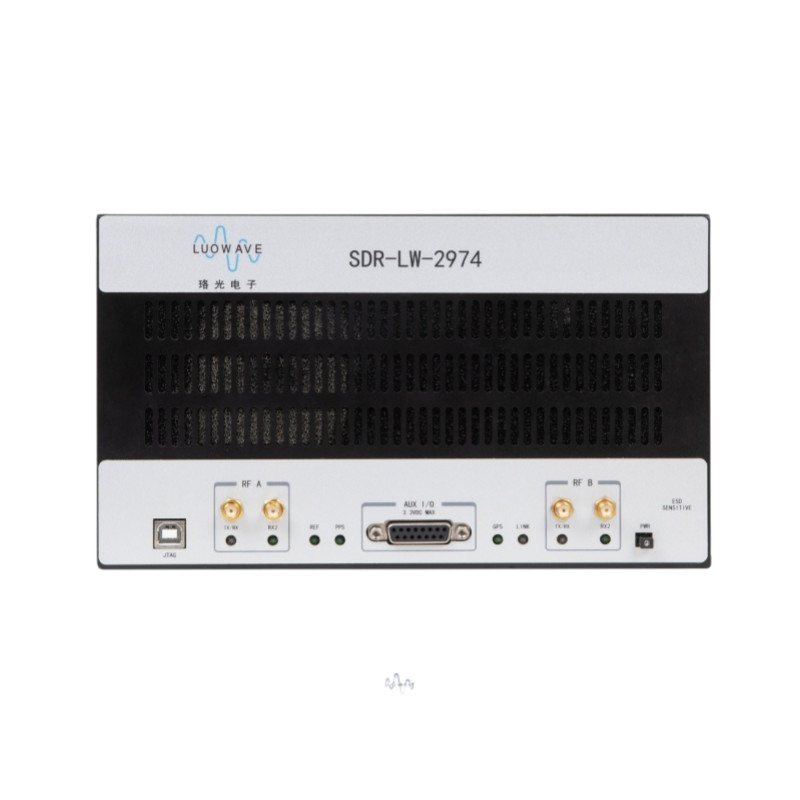

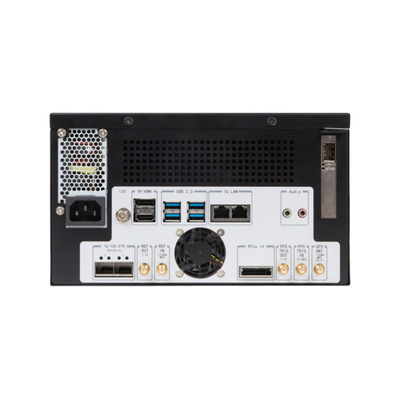

LUOWAVE SDR-LW 2974, Máy tất cả trong một của Usrp X310
SDR-LW 2974
●10MHz-6GHz
●Bộ xử lý tốc độ cao I7
●SSD 500GB
●16GB ĐẬP
●Thẻ mạng 1G và 10G
●Phần mềm USRP được xác định Thiết bị vô tuyến phần mềm
Giơi thiệu sản phẩm
SDR-LW 2974 là thiết bị độc lập SDR nhúng hiệu suất cao, bao gồm bộ xử lý tích hợp, FPGA và mặt trước RF.Sản phẩm được tích hợp bộ vi xử lý Intel i7, SSD 500GB, bộ nhớ 16GB.Phạm vi phủ sóng tần số từ 10 MHz-6 GHz và băng thông tối đa là 160 MHz.Nó có nhiều giao diện tốc độ cao tùy chọn (PCIe, Gigabit Ethernet và 10 Gigabit Ethernet), cũng như Kintex-7 FPGA giàu tài nguyên, do người dùng lập trình.Giống như tất cả các thiết bị USRP, thiết bị này sử dụng trình điều khiển UHD đa nền tảng mã nguồn mở và UHD hỗ trợ hầu hết các ứng dụng và khuôn khổ SDR, chẳng hạn như GNU Radio.
Mtính năng ain
| Bộ xử lý i7, được trang bị hệ điều hành thời gian thực Linux | Giao diện JTAG |
| Giao diện PCIe Gen x4 | |
| SSD 500 GB, RAM 16 GB | Bốn cổng USB 3.0 |
| Phạm vi phủ sóng tần số 10MHz-6GHz | Cổng SPF + kép |
| Băng thông tức thời lên đến 160M cho mỗi kênh | Tích hợp Xilinx Kintex-7 FPGA |
| Hỗ trợ 2 gửi và 2 nhận cùng lúc | Hỗ trợ tham chiếu đồng hồ bên ngoài và tham chiếu thời gian PPS |
| Khung phát triển RFNoC FPGA | Hỗ trợ GNU Radio |
PC công nghiệp
| Bộ xử lý | Intel I7 9700 |
| Thẻ nhớ | 16G |
| SFP | 10Gb / giây |
| Cáp PCIe | PCIe thế hệ 2 x4 |
| RJ45 | 1Gb / giây |
FPGA và băng tần cơ sở
| FPGA | Kintex-7 XC7K410T |
| DRAM | 1G |
| Độ phân giải ADC | 14bit |
| Độ phân giải DAC | 16bit |
| Tốc độ lấy mẫu ADC | 200M / S |
Là lõi xử lý kỹ thuật số của SDR-LW 2974, Xilinx Kintex-7 410T cung cấp kết nối tốc độ cao trực tiếp của tất cả các thành phần chính, bao gồm mặt trước RF, giao diện máy chủ và bộ nhớ DDR3.FPGA mặc định cung cấp tất cả các mô-đun UHD để chuyển đổi kỹ thuật số xuống và chuyển đổi lên kỹ thuật số, tinh chỉnh tần số và một số chức năng DSP khác.Người dùng có thể tận dụng không gian trống FPGA dồi dào và khung phát triển do USRP hỗ trợ để phát triển và triển khai các mô-đun xử lý DSP của riêng họ.
Chỉ số RF
| Enhiệm vụ | Rnhận thức | ||
| Số kênh | 2 | Số kênh | 2 |
| Dải tần số | 10MHz-6GHz | Dải tần số | 10MHz-6GHz |
| Bước tần số | ＜ 1KHz | Bước tần số | ＜ 1KHz |
| Công suất đầu ra tối đa | 6-20dBm | Công suất đầu ra tối đa | -15 dBm |
| Tăng phạm vi | 31,5dB | Tăng phạm vi | 0 -37,5 dB |
| Đạt được bước | 0,5dB | Đạt được bước | 0,5dB |
| Băng thông thời gian thực tối đa | 160MHz | Băng thông thời gian thực tối đa | 160MHz |
| Hình tiếng ồn | 7dB |
Pchủ nợ
| Vôn | 220V |
| Hiện hành | 最大 3A |
Emôi trường
| phạm vi nhiệt độ làm việc | 0-50 ℃ |
| Độ cao tối đa | 2000m |
| độ ẩm | 10% -90% (Không ngưng tụ) |
| Môi trường sử dụng | Trong nhà, ngoài trời |
Bộ nguồn SDR-LW2974 được kết nối trực tiếp với nguồn điện thành phố 220V.Nên sử dụng sản phẩm cùng với các phụ kiện cấp nguồn kèm theo.Nếu bạn cần thay thế nó, xin vui lòng liên hệ với công ty chúng tôi.Máy phát có thể đạt băng thông lên đến 160M trong toàn bộ dải tần làm việc.
Kích thước cấu trúc
| Kích thước vật lý | 23,5 * 26,5 * 13,4 (cm) |
| Trọng lượng | 3,6kg |
SDR-LW 2974 là một nguyên mẫu lý tưởng để xây dựng một loạt các ứng dụng nghiên cứu tiên tiến, bao gồm mô phỏng thiết bị LTE hoặc 802.11 độc lập, phát triển thuật toán điều khiển truy cập trung bình (MAC), hệ thống đa đầu vào nhiều đầu ra (MIMO), mạng không đồng nhất, truyền LTE, RF lấy mẫu nén, viễn thám quang phổ, vô tuyến nhận thức, định dạng chùm và tìm hướng.
