Dòng USRP X
Created with Pixso. USRP-LW X310∙ DC12V Hiệu suất cao Phần mềm xác định vô tuyến X310 USRP có thể mở rộng

USRP-LW X310∙ DC12V Hiệu suất cao Phần mềm xác định vô tuyến X310 USRP có thể mở rộng

Tên thương hiệu: Luowave
Số mẫu: X310
MOQ: 1 miếng
giá bán: USD
Thời gian giao hàng: Hàng giao ngay hoặc 30 ngày
Điều khoản thanh toán: T / T
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
DC voltage input:
12V
ADC resolution:
14 bits
Bandwidth::
up to 160MHz per channel
Feature::
a large user-programmable Kintex-7 FPGA
FPGA:
XC7K410T
DAC::
16 bits
chi tiết đóng gói:
Hộp giấy \ Hộp giấy
Khả năng cung cấp:
1 miếng
Làm nổi bật:

radio định nghĩa phần mềm DC 12V có thể mở rộng

,

radio định nghĩa phần mềm X310 DC 12V

,

DC12V radio định nghĩa phần mềm hiệu suất cao

Mô tả sản phẩm

Hiệu suất cao, Universal Software Radio Peripheral USRP-LW X310

Tổng quan sản phẩm

X310 là một nền tảng SDR có hiệu suất cao, có thể mở rộng. Kiến trúc kết hợp hai khe cắm bảng con băng thông mở rộng bao gồm 0 6 GHz với băng thông baseband lên đến 160 MHz,Nhiều tùy chọn giao diện tốc độ cao (PCIe), dual 10 GigE, dual 1 GigE), và một FPGA Kintex-7 lớn trong một máy tính để bàn hoặc rack tiện dụng có yếu tố hình dạng 1U nửa rộng.

Các đặc điểm chính

1Là trung tâm của USRP-LW X310, FPGA XC7K410T cung cấp kết nối tốc độ cao giữa tất cả các thành phần chính trong thiết bị bao gồm đầu tiên vô tuyến, giao diện máy chủ và bộ nhớ DDR3.

2. lõi mặc định FPGA cung cấp với UHD cung cấp tất cả các khối chức năng cho chuyển đổi xuống kỹ thuật số và chuyển đổi lên, điều chỉnh tần số mỏng,và các chức năng DSP khác cho phép nó được trao đổi với các thiết bị USRP khác sử dụng kiến trúc UHD.

3. Kintex-7 FPGA lớn cung cấp không gian bổ sung cho các nhà phát triển để kết hợp các khối DSP tùy chỉnh và tương thích với một số lượng lớn các khung phát triển được hỗ trợ bởi USRP,kiến trúc tham chiếu, và các dự án mã nguồn mở.

Sơ đồ sơ đồ

USRP-LW X310∙ DC12V Hiệu suất cao Phần mềm xác định vô tuyến X310 USRP có thể mở rộng 0

Hiệu suất chi tiết:

Các thông số kỹ thuật:

Parameter category số lượng đơn vị Parameter category số lượng đơn vị
Input/Output Các thông số hiệu suất RF khi ghép nốivớiSBX-LW 120
DC voltage input 12 V Phản ứng từ chối tín hiệu/hình ảnh một chiều - 35/50 dBc
Tiêu thụ năng lượng 45 W Tiếng ồn pha
Chuyển đổi tham số mô-đun 3.5GHz 1.0 DegRMS
Tỷ lệ lấy mẫu ADC (tối đa) 200 Các quốc gia 1MHz 1.5 DegRMS
Độ phân giải ADC 14 bit Năng lượng đầu ra >10 dBm
Tỷ lệ lấy mẫu DAC 800 Các quốc gia Nhập một điểm chặn thứ ba 0 dB
Độ phân giải DAC 16 bit Con số tiếng ồn 8 dB
Với tỷ lệ chủ tối đa (16b). 200 Các quốc gia Tính chất vật lý
Độ chính xác rung động địa phương 2.5 ppm Nhiệt độ hoạt động 0-55 C
Độ chính xác GPSDO không bị khóa 20 ppb kích thước 290×225×50 mm
Trọng lượng (2 tờ SBX-LW 120). 1.8 kg

Tóm tắt sản phẩm:

USRP-LW X310 cung cấp một loạt các giao diện tốc độ cao để lựa chọn.Đối với các ứng dụng có băng thông mở rộng và độ trễ thấp, chẳng hạn như nghiên cứu PHY / MAC, LW X310 cung cấp một giao diện bus PCIe x4 hiệu quả cho hoạt động xác định này.Cổng 10G là lựa chọn tốt nhất. USRP-LW X310 bao gồm nhiều tính năng bổ sung sẽ giúp với một số ứng dụng không dây khác. Ví dụ trong thiết kế FPGA,1GB DDR3 trên bo mạch chủ có thể được sử dụng như bộ đệm dữ liệu và lưu trữ dữ liệuGPSDO nội bộ tùy chọn cung cấp một tham chiếu tần số rất chính xác khi đồng bộ với hệ thống GPS với độ trễ đồng bộ dưới 50ns.Cho phép người dùng điều khiển các thành phần bên ngoài như bộ khuếch đại và công tắc thông qua giao diện GPIO, hỗ trợ đầu vào như kích hoạt sự kiện và quan sát tín hiệu gỡ lỗi. USRP-LW X310 cũng bao gồm một bộ chuyển đổi JTAG nội bộ cho phép các nhà phát triển dễ dàng tải và gỡ lỗi hình ảnh FPGA mới.

Môi trường phát triển hệ thống:

USRP-LW X310∙ DC12V Hiệu suất cao Phần mềm xác định vô tuyến X310 USRP có thể mở rộng 1

So sánh hiệu suất giữa FPGA loạt mạng và loạt X:

USRP-LW X310∙ DC12V Hiệu suất cao Phần mềm xác định vô tuyến X310 USRP có thể mở rộng 1

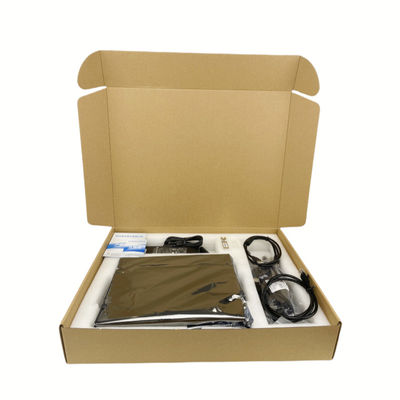

Bao gồm trong thiết bị này:

1. USRP-LW X310

2. Cổng mạng Gigabit

3. SFP + Gigabit adapter

4. Nguồn cung cấp điện

5. cáp USB2.0JTAG

6. Bốn cáp SMA-Bulkhead

Xét nghiệm USRP-LW X310

Báo cáo thử nghiệm của X310 và 3 daughterboards ((WBX, SBX, UBX) có thể được xem trong chi tiết của daughterboards
