Thông tin chi tiết sản phẩm:
|
Số kênh:: | 2 truyền, 2 nhận | Dải tần số:: | 0-600MHZ |
---|---|---|---|
Băng thông:: | lên đến 160MHz mỗi kênh | Tính năng:: | một Kintex-7 FPGA lớn do người dùng lập trình |
FPGA: | XC7K410T | DAC:: | 16 bit |
Điểm nổi bật: | Phần mềm đa năng Đài ngoại vi USRP XC7K410T,16 bit ETTUS USRP X310,ettus x310 16 bit |

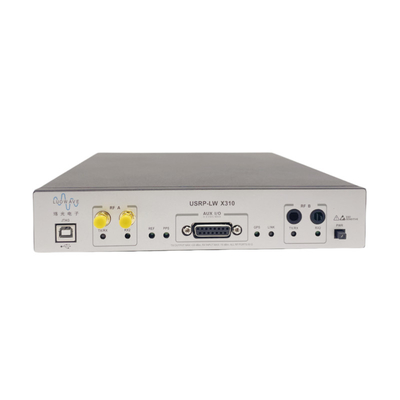

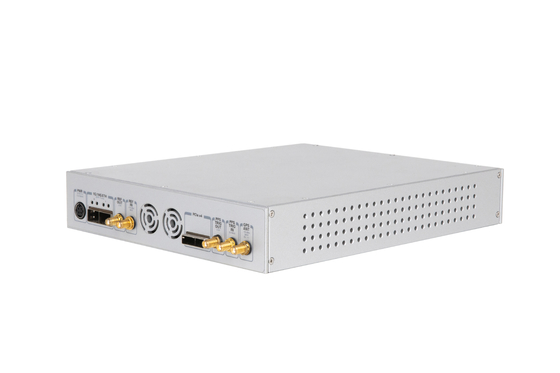

Phần mềm đa năng Radio ngoại vi USRP-LW X310, Tương thích với ETTUS USRP X310
Tổng quan về sản phẩm
USRP-LW X310 là nền tảng SDR hiệu suất cao, có thể mở rộng để thiết kế và triển khai các hệ thống truyền thông không dây thế hệ tiếp theo.Kiến trúc phần cứng kết hợp hai khe cắm bảng con băng thông mở rộng bao gồm 0 - 6 GHz với băng thông cơ sở lên đến 160 MHz, nhiều tùy chọn giao diện tốc độ cao (PCIe, 10 GigE kép, 1 GigE kép) và một Kintex-7 FPGA lớn trong hệ số dạng 1U nửa rộng nửa rộng để bàn hoặc có thể gắn trên giá đỡ tiện lợi.
Những đặc điểm chính
1. Trung tâm của USRP-LW X310, XC7K410T FPGA cung cấp kết nối tốc độ cao giữa tất cả các thành phần chính trong thiết bị bao gồm giao diện người dùng vô tuyến, giao diện máy chủ và bộ nhớ DDR3.
2. Lõi FPGA mặc định được cung cấp với UHD cung cấp tất cả các khối chức năng cho chuyển đổi kỹ thuật số xuống và chuyển đổi lên, tinh chỉnh tần số và các chức năng DSP khác cho phép nó có thể hoán đổi cho nhau với các thiết bị USRP khác sử dụng kiến trúc UHD.
3. Kintex-7 FPGA lớn cung cấp thêm không gian cho các nhà phát triển để kết hợp các khối DSP tùy chỉnh và tương thích với một số lượng lớn các khuôn khổ phát triển, kiến trúc tham chiếu và dự án nguồn mở được USRP hỗ trợ.
Sơ đồ
Hiệu suất chi tiết:
Các thông số kỹ thuật:
Loại tham số | giá trị số | đơn vị | Loại tham số | giá trị số | đơn vị |
Đầu ra đầu vào | Các thông số hiệu suất RF khi được ghép nốivớiSBX-LW 120 | ||||
Đầu vào điện áp DC | 12 | V | Từ chối tín hiệu / hình ảnh một bên dải | -35/50 | dBc |
Sự tiêu thụ năng lượng | 45 | W | Tiếng ồn pha | ||
Chuyển đổi các thông số mô-đun | 3,5 GHz | 1,0 | degRMS | ||
Tốc độ lấy mẫu ADC (tối đa | 200 | MS / s | 1MHz | 1,5 | degRMS |
Độ phân giải ADC | 14 | chút ít | Công suất ra | > 10 | dBm |
Tốc độ lấy mẫu DAC | 800 | MS / s | Nhập điểm chặn bậc ba | 0 | dB |
Độ phân giải DAC | 16 | chút ít | Con số nhiễu | số 8 | dB |
Với tốc độ tối đa của máy chủ (16b). | 200 | MS / s | Tính chất vật lý | ||
Độ chính xác rung cục bộ | 2,5 | ppm | Nhiệt độ hoạt động | 0-55 | C |
Độ chính xác của GPSDO không bị khóa | 20 | ppb | kích thước | 290 × 225 × 50 | mm |
Trọng lượng (2 tờ SBX-LW 120). | 1,8 | Kilôgam |
Tóm tắt sản phẩm:
USRP-LW X310 cung cấp nhiều giao diện tốc độ cao để bạn lựa chọn.Trên bảng điều khiển của hộp, cổng Gigabit Ethernet là cách dễ dàng nhất để kết nối.Đối với các ứng dụng có băng thông mở rộng và độ trễ thấp, chẳng hạn như nghiên cứu PHY / MAC, LW X310 cung cấp giao diện bus hiệu quả PCIe x4 cho hoạt động xác định này.Khi ứng dụng sử dụng bản ghi mạng hoặc xử lý đa nút, cổng 10G là lựa chọn tốt nhất.USRP-LW X310 bao gồm nhiều tính năng bổ sung sẽ trợ giúp cho một số ứng dụng không dây khác.Ví dụ, trong thiết kế FPGA, 1GB DDR3 trên bo mạch chủ có thể được sử dụng làm bộ đệm dữ liệu và lưu trữ dữ liệu.GPSDO bên trong tùy chọn cung cấp tham chiếu tần số chính xác cao khi được đồng bộ hóa với hệ thống GPS với độ trễ đồng bộ hóa dưới 50ns.Cho phép người dùng điều khiển các thành phần bên ngoài như bộ khuếch đại và công tắc thông qua giao diện GPIO, hỗ trợ các đầu vào như trình kích hoạt sự kiện và quan sát các tín hiệu gỡ lỗi.USRP-LW X310 cũng bao gồm bộ điều hợp JTAG bên trong cho phép các nhà phát triển dễ dàng tải và gỡ lỗi hình ảnh FPGA mới.
Môi trường phát triển hệ thống:
So sánh hiệu suất giữa dòng FPGA nối mạng và dòng X:
Bao gồm trong Thiết bị này:
1. USRP-LW X310
2. Cổng mạng Gigabit
3. Bộ chuyển đổi SFP + Gigabit
4. Nguồn điện
5. Cáp USB2.0JTAG
6. Bốn cáp SMA-vách ngăn
Thử nghiệm USRP-LW X310
Có thể xem báo cáo thử nghiệm của X310 và 3 bảng con (WBX, SBX, UBX) trong chi tiết bảng con
