Thông tin chi tiết sản phẩm:
|
| Điểm nổi bật: | USRP X310 SDR 200 MHz,phần mềm sdr định nghĩa radio 45w 16 bit,USRP X310 16 bit |
||
|---|---|---|---|

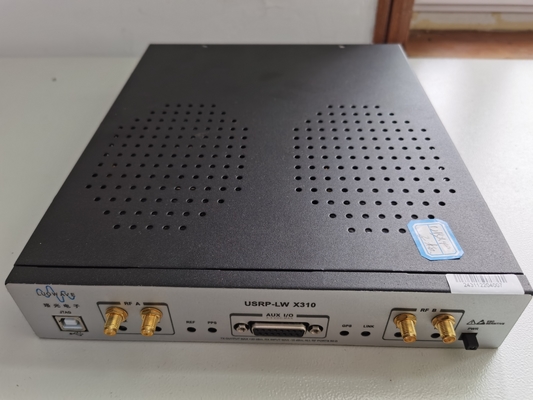

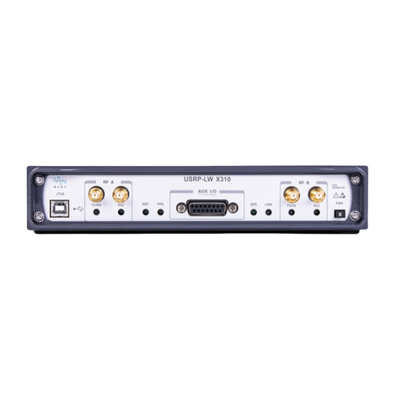

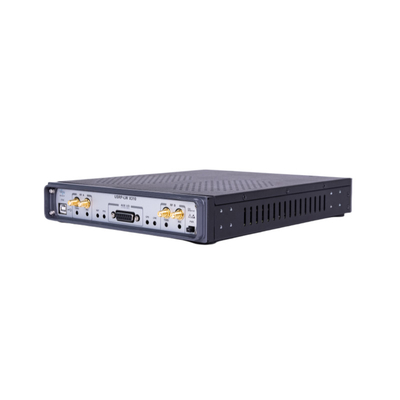

Dòng X USRP-LW X310
USRP-LW X310 là nền tảng vô tuyến do phần mềm định nghĩa (SDR) hiệu suất cao, có thể mở rộng để thiết kế và triển khai các hệ thống truyền thông không dây thế hệ tiếp theo.
Kiến trúc phần cứng USRP-LW X310 kết hợp hai khe cắm bo mạch con băng thông mở rộng với băng thông lên đến 160M từ DC đến 6GHz.Và nó có nhiều giao diện tốc độ cao để lựa chọn (cổng PCIe, Gigabit / 10 Gigabit Ethernet), cũng như Kintex-7 FPGA giàu tài nguyên, do người dùng lập trình.Ngoài ra, USRP-LW X310 sử dụng trình điều khiển UHD đa nền tảng mã nguồn mở, với một số lượng lớn các khuôn khổ phát triển, kiến trúc tham chiếu tương thích và các dự án mã nguồn mở.
Là lõi xử lý kỹ thuật số của USRP-LW X310, XC7K410T FPGA cung cấp kết nối tốc độ cao giữa tất cả các thành phần chính.Bao gồm giao diện người dùng RF, giao diện máy chủ và bộ nhớ DDR3.FPGA mặc định cung cấp tất cả UHD để điều khiển chuyển đổi kỹ thuật số xuống và chuyển đổi kỹ thuật số, tinh chỉnh tần số và một số khối chức năng DSP khác.Người dùng có thể tận dụng không gian trống của Kintex-7 FPGA giàu tài nguyên, cộng với khung phát triển RFNoC do USRP hỗ trợ, để phát triển và triển khai các mô-đun xử lý DSP của riêng họ.

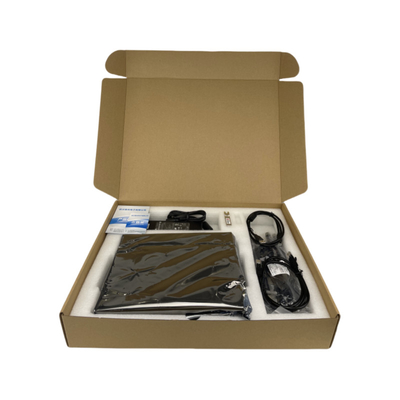

Bộ thiết bị USRP-LW X310 bao gồm: mộtUSRP-LW X310 thiết bị chính, cáp Gigabit, SFP + Bộ chuyển đổi Gigabit, bộ đổi nguồn, USB2.0 JTAG cáp, SMA kết nối cáp RF 4 gốc.
Bảng so sánh hiệu suất FPGA của Dòng cổng Ethernet và Dòng X
| USRP-LW N210 | USRP-LW X310 | |
| FPGA | Spartan3XC3SD3400A | Kintex 7 -410T |
| Tế bào logic | 53k | 406k |
| Kỉ niệm | 2.268 Kb | 28.620 Kb |
| Multilliers | 126 | 1540 |
| Tỷ lệ khóa | 100 MHz | 200 MHz |
|
SyreamingBandwith mỗi kênh (16-bit) |
25 MS / giây | 200 MS / giây |

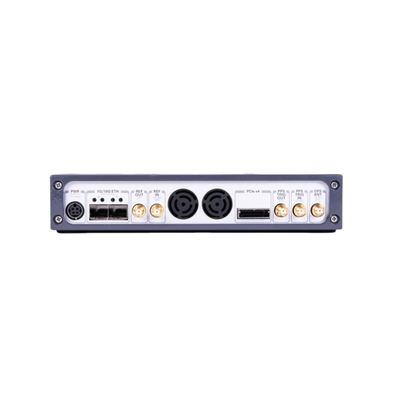

USRP-LW X310 cung cấp nhiều giao diện tốc độ cao để bạn lựa chọn.Trên bảng điều khiển của thiết bị, cổng Gigabit Ethernet là một trong những cách kết nối đơn giản và thông dụng nhất.Đối với các ứng dụng có băng thông mở rộng và độ trễ thấp, chẳng hạn như nghiên cứu PHY / MAC, X310 cung cấp giao diện bus hiệu quả PCIe x4 cho hoạt động xác định này.Khi ứng dụng sử dụng ghi mạng hoặc xử lý đa nút, cổng 10 Gigabit là lựa chọn tốt nhất.
USRP-LW X310 bao gồm nhiều tính năng bổ sung sẽ giúp ích cho một số ứng dụng không dây khác.Ví dụ, trong thiết kế FPGA, DDR3 1GB trên bo mạch chủ có thể được sử dụng làm bộ đệm dữ liệu và lưu trữ dữ liệu.GPSDO bên trong tùy chọn cung cấp tham chiếu tần số chính xác cao khi được đồng bộ hóa với hệ thống GPS với độ trễ đồng bộ hóa dưới 50ns.Cho phép người dùng điều khiển các thành phần bên ngoài như bộ khuếch đại và công tắc thông qua giao diện GPIO, hỗ trợ đầu vào như trình kích hoạt sự kiện và quan sát các tín hiệu gỡ lỗi.USRP-LW X310 cũng bao gồm bộ điều hợp JTAG bên trong cho phép các nhà phát triển dễ dàng tải và gỡ lỗi hình ảnh FPGA mới.
Dữ liệu kỹ thuật USRP-LW X310:
| Loại tham số | giá trị số | đơn vị | Loại tham số | giá trị số | đơn vị |
| Đầu ra đầu vào | Các thông số hiệu suất RF khi được ghép nốivớiSBX-LW 120 | ||||
| Đầu vào điện áp DC | 12 | V | Từ chối tín hiệu / hình ảnh một bên dải | -35/50 | dBc |
| Sự tiêu thụ năng lượng | 45 | W | Tiếng ồn pha | ||
| Chuyển đổi các thông số mô-đun | 3,5 GHz | 1,0 | degRMS | ||
| Tốc độ lấy mẫu ADC (tối đa | 200 | MS / s | 1MHz | 1,5 | degRMS |
| Độ phân giải ADC | 14 | chút ít | Công suất ra | ＞ 10 | dBm |
| Tốc độ lấy mẫu DAC | 800 | MS / s | Nhập điểm chặn bậc ba | 0 | dB |
| Độ phân giải DAC | 16 | chút ít | Con số nhiễu | số 8 | dB |
| Với tốc độ tối đa của máy chủ (16b). | 200 | MS / s | Tính chất vật lý | ||
| Độ chính xác rung cục bộ | 2,5 | ppm | Nhiệt độ hoạt động | 0-55 | C |
| Độ chính xác của GPSDO không bị khóa | 20 | ppb | kích thước | 290 × 225 × 50 | mm |
| Trọng lượng (2 tờ SBX-LW 120). | 1,8 | Kilôgam | |||
