| Tên thương hiệu: | Luowave |
| Số mẫu: | X310 |
| MOQ: | 1 miếng |
| giá bán: | USD |
| Thời gian giao hàng: | Hàng giao ngay hoặc 30 ngày |
| Điều khoản thanh toán: | T / T |

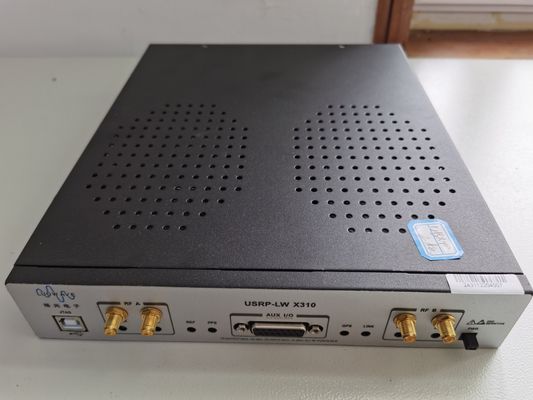

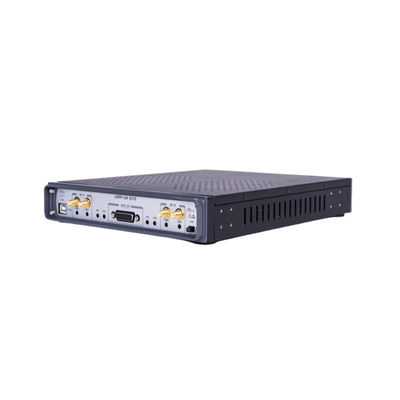

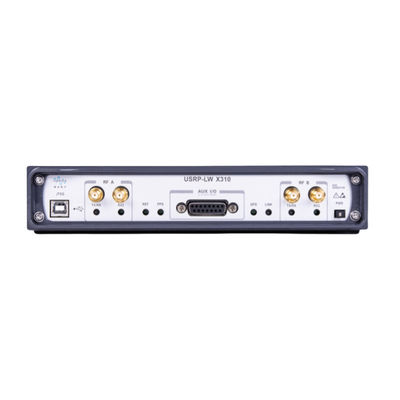

X Series USRP-LW X310
USRP-LW X310 là một nền tảng vô tuyến định nghĩa phần mềm (SDR) có hiệu suất cao, có thể mở rộng để thiết kế và triển khai các hệ thống truyền thông không dây thế hệ tiếp theo.
Kiến trúc phần cứng USRP-LW X310 kết hợp hai khe cắm bảng con băng thông mở rộng với băng thông lên đến 160M từ DC đến 6GHz.Và nó có nhiều giao diện tốc độ cao để lựa chọn từ (PCIeNgoài ra, USRP-LW X310 sử dụng trình điều khiển UHD đa nền tảng nguồn mở,với một số lượng lớn các khung phát triển, kiến trúc tham chiếu tương thích, và các dự án mã nguồn mở.
Là lõi xử lý kỹ thuật số của USRP-LW X310, FPGA XC7K410T cung cấp kết nối tốc độ cao giữa tất cả các thành phần chính.FPGA mặc định cung cấp tất cả các UHD để điều khiển chuyển đổi xuống kỹ thuật số và chuyển đổi lên kỹ thuật số, điều chỉnh tần số mỏng, và một số khối chức năng DSP khác. Người dùng có thể tận dụng không gian trống của Kintex-7 FPGA giàu tài nguyên, cộng với khung phát triển RFNoC được hỗ trợ bởi USRP,phát triển và triển khai các mô-đun xử lý DSP của riêng họ.

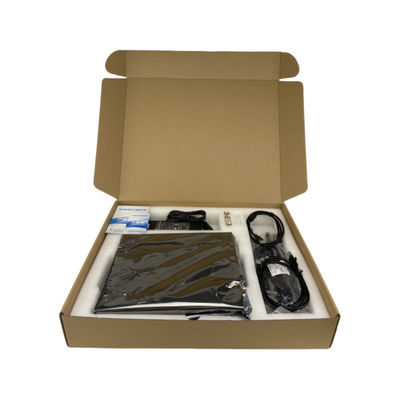

Bộ dụng cụ USRP-LW X310 bao gồm: mộtUSRP-LW X310 Đơn vị chính, cáp Gigabit, SFP+ Bộ chuyển đổi Gigabit, bộ chuyển đổi điện, USB2.0 JTAG cáp, SMA cáp RF kết nối 4 gốc.
Bảng so sánh hiệu suất của FPGA của Ethernet Port Series và X Series
| USRP-LW N210 | USRP-LW X310 | |
| FPGA | Spartan3XC3SD3400A | Kintex 7 -410T |
| Các tế bào logic | 53k | 406k |
| Bộ nhớ | 2,268 Kb | 28,620 Kb |
| Vật thể đa dạng | 126 | 1540 |
| Tỷ lệ đồng hồ | 100 MHz | 200 MHz |
|
SyreamingBandwith mỗi kênh ((16 bit) |
25 MS/s | 200 MS/s |

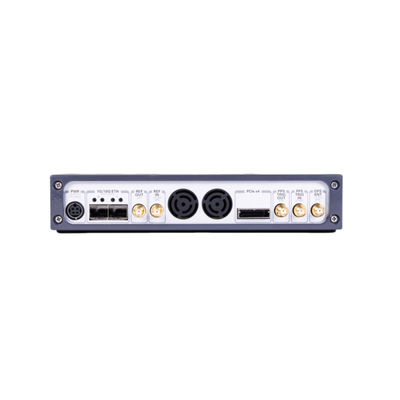

USRP-LW X310 cung cấp một loạt các giao diện tốc độ cao để lựa chọn.Đối với các ứng dụng có băng thông mở rộng và độ trễ thấp, chẳng hạn như nghiên cứu PHY / MAC, X310 cung cấp một giao diện bus PCIe x4 hiệu quả cho hoạt động xác định này.Cổng 10 Gigabit là lựa chọn tốt nhất.
USRP-LW X310 bao gồm nhiều tính năng bổ sung sẽ giúp một số ứng dụng không dây khác.DDR3 1GB trên bo mạch chủ có thể được sử dụng như bộ đệm dữ liệu và lưu trữ dữ liệuGPSDO nội bộ tùy chọn cung cấp tham chiếu tần số chính xác cao khi đồng bộ với hệ thống GPS với độ trễ đồng bộ dưới 50ns.Cho phép người dùng điều khiển các thành phần bên ngoài như bộ khuếch đại và công tắc thông qua giao diện GPIO, hỗ trợ đầu vào như kích hoạt sự kiện và quan sát tín hiệu gỡ lỗi. USRP-LW X310 cũng bao gồm một bộ chuyển đổi JTAG nội bộ cho phép các nhà phát triển dễ dàng tải và gỡ lỗi hình ảnh FPGA mới.
Dữ liệu kỹ thuật USRP-LW X310:
| Parameter category | số lượng | đơn vị | Parameter category | số lượng | đơn vị |
| Input/Output | Các thông số hiệu suất RF khi ghép nốivớiSBX-LW 120 | ||||
| DC voltage input | 12 | V | Phản ứng từ chối tín hiệu/hình ảnh một chiều | - 35/50 | dBc |
| Tiêu thụ năng lượng | 45 | W | Tiếng ồn pha | ||
| Chuyển đổi tham số mô-đun | 3.5GHz | 1.0 | DegRMS | ||
| Tỷ lệ lấy mẫu ADC (tối đa) | 200 | Các quốc gia | 1MHz | 1.5 | DegRMS |
| Độ phân giải ADC | 14 | bit | Năng lượng đầu ra | >10 | dBm |
| Tỷ lệ lấy mẫu DAC | 800 | Các quốc gia | Nhập một điểm chặn thứ ba | 0 | dB |
| Độ phân giải DAC | 16 | bit | Con số tiếng ồn | 8 | dB |
| Với tỷ lệ chủ tối đa (16b). | 200 | Các quốc gia | Tính chất vật lý | ||
| Độ chính xác rung động địa phương | 2.5 | ppm | Nhiệt độ hoạt động | 0-55 | C |
| Độ chính xác GPSDO không bị khóa | 20 | ppb | kích thước | 290×225×50 | mm |
| Trọng lượng (2 tờ SBX-LW 120). | 1.8 | kg | |||
|
|
