Thông tin chi tiết sản phẩm:
|
| Điểm nổi bật: | USRP X Series X300,nhiều giao diện sdr X300,USRP X Series X300 SDR |
||
|---|---|---|---|

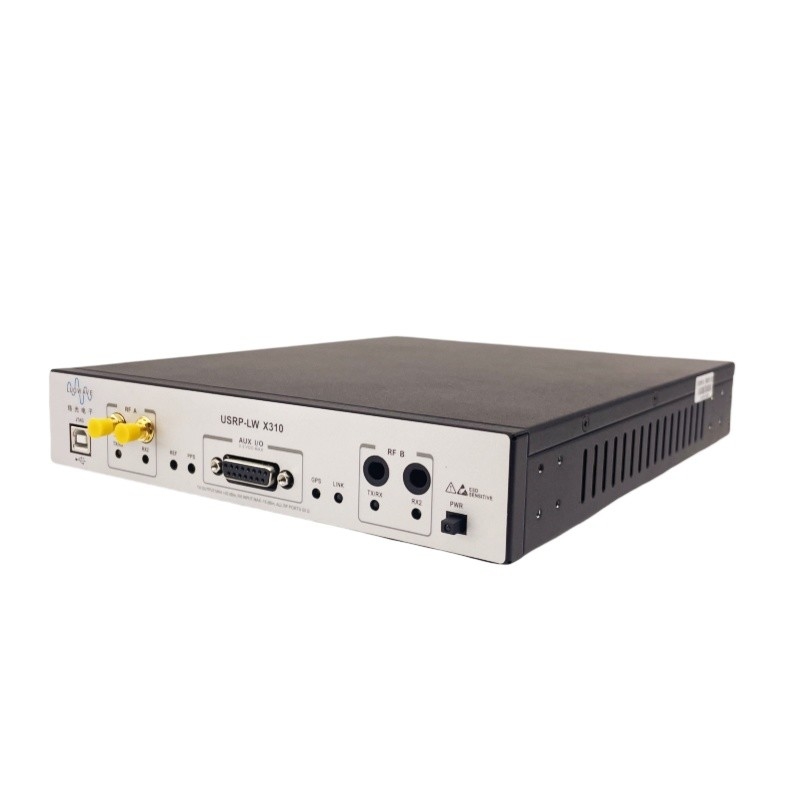

Phần mềm đa năng Radio ngoại vi USRP-LW X300
Tổng quan về sản phẩm
USRP X300 là nền tảng vô tuyến do phần mềm định nghĩa (SDR) hiệu suất cao, có thể mở rộng để thiết kế và triển khai các hệ thống truyền thông không dây thế hệ tiếp theo.Kiến trúc phần cứng kết hợp hai khe cắm bảng con có băng thông mở rộng bao phủ DC - 6 GHz với băng thông cơ sở lên đến 160 MHz, nhiều tùy chọn giao diện tốc độ cao (PCIe, 10 GigE kép, 1 GigE kép) và một Kintex- người dùng lập trình lớn 7 FPGA ở dạng 1U nửa rộng để bàn hoặc có thể lắp trên giá đỡ thuận tiện.Ngoài việc cung cấp hiệu suất phần cứng tốt nhất trong phân khúc, kiến trúc phần mềm nguồn mở của X300 cung cấp hỗ trợ trình điều khiển UHD đa nền tảng, giúp nó tương thích với một số lượng lớn các khung phát triển được hỗ trợ, kiến trúc tham chiếu và các dự án nguồn mở.
Sơ đồ
FPGA do người dùng lập trình hiệu suất cao
Trung tâm của USRP X300, XC7K325T FPGA cung cấp kết nối tốc độ cao giữa tất cả các thành phần chính trong thiết bị bao gồm giao diện người dùng vô tuyến, giao diện máy chủ và bộ nhớ DDR3.Lõi FPGA mặc định được cung cấp với UHD cung cấp tất cả các khối chức năng cho chuyển đổi xuống và chuyển đổi kỹ thuật số, điều chỉnh tần số tinh và các chức năng DSP khác cho phép nó có thể hoán đổi cho nhau với các thiết bị USRP khác sử dụng kiến trúc UHD.Kintex-7 FPGA lớn cung cấp thêm không gian cho các nhà phát triển để kết hợp các khối DSP tùy chỉnh và tương thích với một số lượng lớn các khuôn khổ phát triển, kiến trúc tham chiếu và dự án nguồn mở được USRP hỗ trợ.
| USRP N210 | USRP X300 | USRP X310 | |
| FPGA | Spartan3 XC3SD3400A | Kintex 7-325T | Kintex 7-410T |
| Tế bào logic | 53k | 321k | 406k |
| Kỉ niệm | 2.268 Kb | 16.020 Kb | 28.620 Kb |
| Cấp số nhân | 126 | 840 | 1540 |
| Tỷ lệ khóa | 100 MHz | 200 MHz | 200 MHz |
| Băng thông truyền trực tuyến trên mỗi kênh (16-bit) | 25 MS / giây | 200 MS / giây | 200 MS / giây |
Nhiều tùy chọn giao diện tốc độ cao
USRP X300 cung cấp nhiều tùy chọn giao diện.Ngoài ra, 1 GigE cung cấp một cách thuận tiện để bắt đầu.Đối với băng thông mở rộng và các ứng dụng có độ trễ thấp hơn như nghiên cứu PHY / MAC, PCIe x4 cung cấp một bus hiệu quả cho hoạt động xác định.Các ứng dụng sử dụng bộ ghi mạng hoặc nhiều nút xử lý có thể được phục vụ tốt nhất nhờ tùy chọn giao diện 10 GigE.
