Radio được xác định bằng phần mềm USRP-LW X310

Tổng quan về sản phẩm

USRP-LW X310 là nền tảng vô tuyến định nghĩa bằng phần mềm (SDR) hiệu suất cao, có thể mở rộng để thiết kế và triển khai các hệ thống truyền thông không dây thế hệ tiếp theo.Kiến trúc phần cứng kết hợp hai khe cắm bảng mạch con băng thông mở rộng bao phủ DC - 6 GHz với băng thông cơ sở lên đến 120 MHz, nhiều tùy chọn giao diện tốc độ cao (PCIe, 10 GigE kép, 1 GigE kép) và Kintex- người dùng lập trình lớn 7 FPGA ở dạng 1U nửa rộng để bàn hoặc có thể lắp trên giá đỡ thuận tiện.Ngoài việc cung cấp hiệu suất phần cứng tốt nhất trong phân khúc, kiến ​​trúc phần mềm nguồn mở của X310 cung cấp hỗ trợ trình điều khiển UHD đa nền tảng, giúp nó tương thích với một số lượng lớn các khung phát triển được hỗ trợ, kiến ​​trúc tham chiếu và các dự án nguồn mở.

FPGA do người dùng lập trình hiệu suất cao

Ở trung tâm của USRP X310, XC7K410T FPGA cung cấp kết nối tốc độ cao giữa tất cả các thành phần chính trong thiết bị bao gồm giao diện người dùng vô tuyến, giao diện máy chủ và bộ nhớ DDR3.Lõi FPGA mặc định được cung cấp với UHD cung cấp tất cả các khối chức năng cho chuyển đổi xuống và chuyển đổi kỹ thuật số, điều chỉnh tần số tinh và các chức năng DSP khác cho phép nó có thể hoán đổi cho nhau với các thiết bị USRP khác sử dụng kiến ​​trúc UHD.Kintex-7 FPGA lớn cung cấp thêm không gian cho các nhà phát triển để kết hợp các khối DSP tùy chỉnh và tương thích với một số lượng lớn các khuôn khổ phát triển, kiến ​​trúc tham chiếu và dự án nguồn mở được USRP hỗ trợ.

Những đặc điểm chính

1. Trung tâm của USRP-LW X310, XC7K410T FPGA cung cấp kết nối tốc độ cao giữa tất cả các thành phần chính trong thiết bị bao gồm giao diện người dùng vô tuyến, giao diện máy chủ và bộ nhớ DDR3.

2. Lõi FPGA mặc định được cung cấp với UHD cung cấp tất cả các khối chức năng cho chuyển đổi kỹ thuật số xuống và chuyển đổi lên, tinh chỉnh tần số và các chức năng DSP khác cho phép nó có thể hoán đổi cho nhau với các thiết bị USRP khác sử dụng kiến ​​trúc UHD.

3. Kintex-7 FPGA lớn cung cấp thêm không gian cho các nhà phát triển để kết hợp các khối DSP tùy chỉnh và tương thích với một số lượng lớn các khuôn khổ phát triển, kiến ​​trúc tham chiếu và dự án nguồn mở được USRP hỗ trợ.

Tóm tắt sản phẩm:

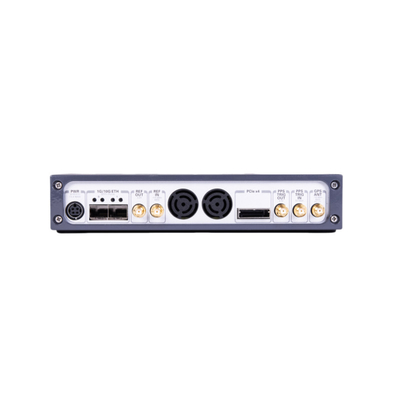

USRP-LW X310 cung cấp nhiều giao diện tốc độ cao để bạn lựa chọn.Trên bảng điều khiển của hộp, cổng Gigabit Ethernet là cách dễ dàng nhất để kết nối.Đối với các ứng dụng có băng thông mở rộng và độ trễ thấp, chẳng hạn như nghiên cứu PHY / MAC, LW X310 cung cấp giao diện bus hiệu quả PCIe x4 cho hoạt động xác định này.Khi ứng dụng sử dụng bản ghi mạng hoặc xử lý đa nút, cổng 10G là lựa chọn tốt nhất.USRP-LW X310 bao gồm nhiều tính năng bổ sung sẽ trợ giúp cho một số ứng dụng không dây khác.Ví dụ, trong thiết kế FPGA, 1GB DDR3 trên bo mạch chủ có thể được sử dụng làm bộ đệm dữ liệu và lưu trữ dữ liệu.GPSDO bên trong tùy chọn cung cấp tham chiếu tần số chính xác cao khi được đồng bộ hóa với hệ thống GPS với độ trễ đồng bộ hóa dưới 50ns.Cho phép người dùng điều khiển các thành phần bên ngoài như bộ khuếch đại và công tắc thông qua giao diện GPIO, hỗ trợ các đầu vào như trình kích hoạt sự kiện và quan sát các tín hiệu gỡ lỗi.USRP-LW X310 cũng bao gồm bộ điều hợp JTAG bên trong cho phép các nhà phát triển dễ dàng tải và gỡ lỗi hình ảnh FPGA mới.

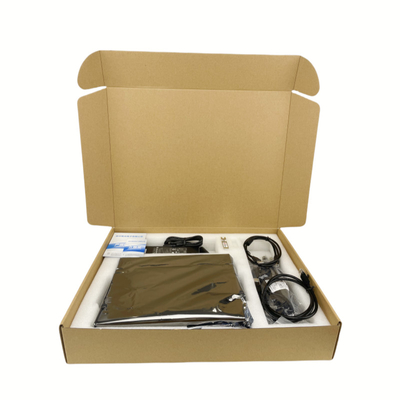

Bao gồm trong Thiết bị này:

1. USRP-LW X310

2. Cổng mạng Gigabit

3. Bộ chuyển đổi SFP + Gigabit

4. Nguồn điện

5. Cáp USB2.0JTAG

6. Bốn cáp SMA-vách ngăn

Thử nghiệm USRP-LW X310

Có thể xem báo cáo thử nghiệm của X310 và 3 bảng con (WBX, SBX, UBX) trong chi tiết bảng con
